插入式蒸汽流量計，多使用插入式渦街流量計來測量。

►特點：

★ 壓力損失小
、量程範圍大

、精度高；在測量工況體積流量時幾乎不受流體密度、壓力、溫度
、粘度等參數的影響。

★ 無可動機械零件，因此可靠性高,維護量小。

★儀表參數能長期穩定。

★插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度範圍內工作。

★有模擬標準信號
，也有數字脈衝信號輸出
，容易與計算機等數字係統配套使用,是一種比較先進、理想的流量儀表。

► 優 點：

★傳chuan感gan器qi的de通tong用yong性xing很hen強qiang
，從cong而er使shi傳chuan感gan器qi具ju有you良liang好hao的de互hu換huan性xing采cai用yong先xian進jin數shu控kong設she備bei加jia工gong傳chuan感gan器qi的de表biao體ti和he旋xuan渦wo發fa生sheng體ti等deng
，確que保bao加jia工gong精jing度du，從cong而er使shi零ling部bu件jian（特別是旋渦發生體）的通用性強

，從而真正做到不會因零部件的更換而影響傳感器的重複性和精度；能產生強大而穩定的渦街信號。

★結構簡單牢固
，無可動部件
，可靠性高
，使用維護方便。

★檢測元件不與介質接觸，性能穩定

，使用壽命長 。傳(chuan)感(gan)器(qi)采(cai)用(yong)檢(jian)測(ce)探(tan)頭(tou)與(yu)旋(xuan)渦(wo)發(fa)生(sheng)體(ti)分(fen)開(kai)安(an)裝(zhuang)
，而(er)且(qie)耐(nai)高(gao)溫(wen)的(de)壓(ya)電(dian)晶(jing)體(ti)密(mi)封(feng)在(zai)檢(jian)測(ce)探(tan)頭(tou)內(nei)，不(bu)與(yu)被(bei)測(ce)介(jie)質(zhi)接(jie)觸(chu)
，所(suo)以(yi)渦(wo)街(jie)流(liu)量(liang)計(ji)具(ju)有(you)結(jie)構(gou)簡(jian)單(dan)、通用性好和穩定性高的特點。

★輸出與流量成正比的脈衝信號或模擬信號
，無零點漂移，精度高
，方便與計算機聯網。

★測量範圍寬

，量程比可達1：10。

★流量計輸出的信號與流速成線性關係，即與體積流量成正比。

★壓力損失小：例如DN50渦街流量計測量可燃氣體的流量
，若管道內最大流量Qmax =200m3/h時，傳感器的壓力損失是：△P =1.08×10-6 ρv2（kPa）= 0.605 KPa。

★在一定的雷諾數範圍內，流量特性不受流體壓力、溫度
、黏度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關。

★應用範圍廣，蒸汽、氣體
、液體流量均可測量。

  ►局限性：

★插入式渦街流量計一種速度式流量計，漩渦分離的穩定性受流速分布影響，故它對直管段有一定的要求，一般是前"10D

，後5D";測量液體時
，上限流速受壓損和"氣蝕"現象限製，一般是10m/s。

★測量氣體時，上限流速受介質可壓縮性變化的限製，下限流速受雷諾數和傳感器靈敏度的限製，一般氣體的流速範圍10-70m/s。

★測量蒸汽時，流速範圍為8-50m/s。

★對振動較大敏感，在振動較大的管道安裝時
，管道要有一定的減震措施。

★采用壓電晶體作為檢測傳感器，其受溫度的限製，一般長期工作溫度為-40℃～+350℃和-10℃～+250℃。

插入式蒸汽流量計技術參數：

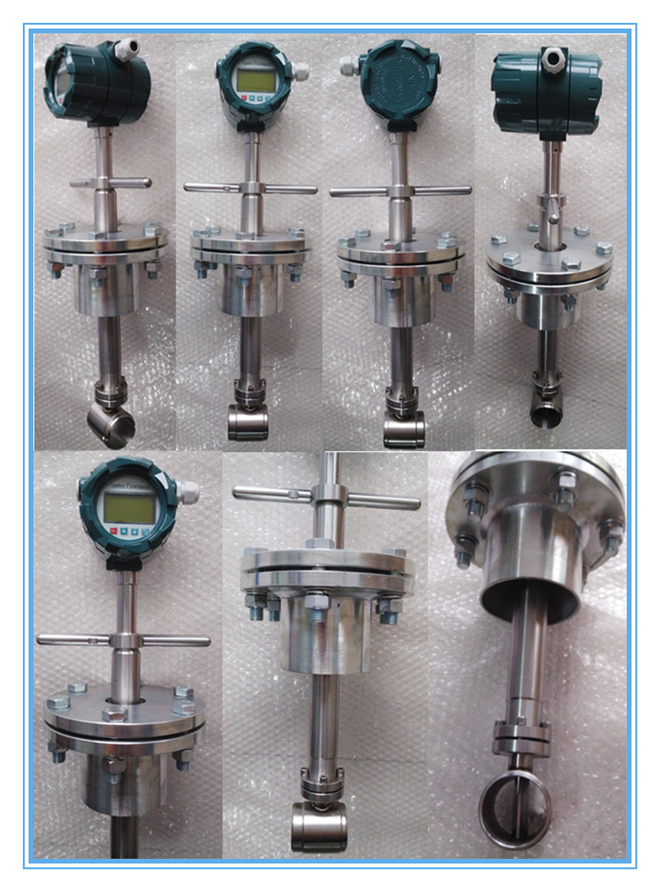

插入式蒸汽流量計樣品展示

流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品
，需要根據您的工況選型報價.

使用常見故障以及排除方法：http://www.duoqinsh.com/duoqinsh-Article-231837/

                       選型樣本下載 ： http://www.zaza.net.cn/xiazai/detail/62

                    使用說明書下載：http://www.zaza.net.cn/xiazai/detail/119

插入式蒸汽流量計尺寸以及安裝：

安裝步驟：

1． 在管道上用氣焊開一個略小於φ100mm的圓孔
，並把圓孔周圍毛刺清除幹淨，以保證測頭旋轉流利

2． 在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。

3． 將球閥及傳感器安裝在焊接好的發蘭上。

4． 調節絲杠，使插入深度符合要求（保證測頭中心軸線和管道中心軸線重合）
，流體流向必須與方向標上的指示箭頭保持一致。

5． 均勻擰緊壓蓋上的螺絲。(注：壓蓋的鬆緊程度決定儀表的密封程度和絲杠能否旋動)

6． 檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重複步驟5、6。
