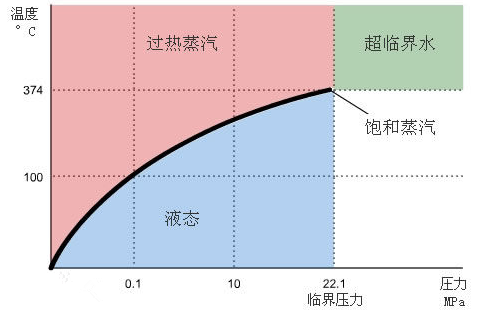

蒸汽，亦稱“水蒸氣”。 根據壓力和溫度對各種蒸汽的分類為：飽和蒸汽，過熱蒸汽。蒸汽主要用途有加熱/加濕；還可以產生動力
；作為機器驅動等。

對於蒸汽的利用，在實際工況中都需要進行計量，那麼測量蒸汽的流量計有哪些呢
？

蒸汽流量計--渦街式蒸汽流量計

渦街式蒸汽流量計優勢：

★ 結構簡單
，牢固、維護方便，無需導壓管、三閥組等部件，減少泄露、堵塞和凍結等；

★ 精確度高
，一般為1-1.5 %
；

★ 測量量程寬
，選對對應口徑，一般可以達到20:1 ；

★ 壓損小，約為節流型差壓流量計 的 1/4 ~ 1/2 ；

★ 輸出與流量成正比的脈衝信號

，無零點漂移
；

★ 在一定雷諾數範圍內
，輸出頻率不受流體物理性質（密度、粘度和組成）的影響
，即儀表係數隻與漩渦發生體、管道的形狀和尺寸有關。

渦街式蒸汽流量計局限性：

★ 對管道機械振動比較敏感

，不易用於強振動場所；

★ 口徑越大，分辨率越低
，一般滿管流量時，口徑隻做到DN300以下；

★ 流體溫度太高時，測量還是有困難
，一般溫度低於330 °C；

★ 當流體有壓力脈動或流量脈動時，市值大幅度偏高，影響較大
，因此不適用於脈動流。

常用型號：

 渦街流量計  DVS-DS50F21O
型號注解：渦街流量計中溫型，介質為蒸汽
，DN50，表體材質為304不鏽鋼
，介質溫度：250度，額定壓力1.6MPa；脈衝輸出，無顯示，24V供電，配套碳鋼安裝法蘭
、螺栓螺母等緊固件，夾持式安裝。

配套二次儀表：DQ2100   智能流量積算儀，中文液晶顯示瞬時流量和累計流量，具有穩壓補償功能。

（智能流量積算儀詳細介紹：http://www.zaza.net.cn/chanpin/detail/126）

配套壓力變送器：DQ805   進行壓力補償。

配套熱電阻： PT100   進行溫度補償。

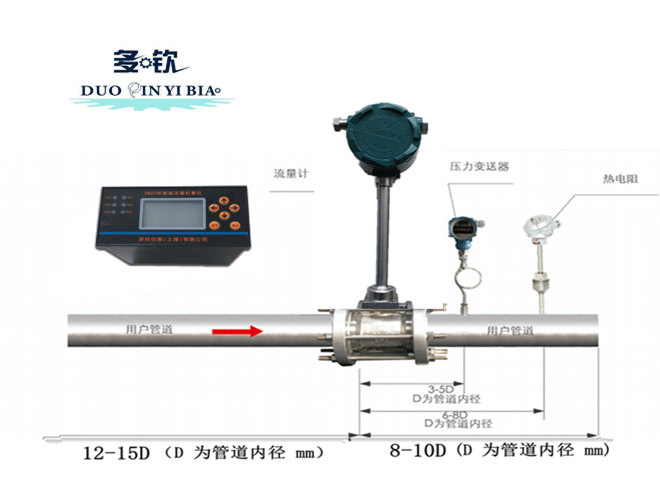

一整套配置： 渦街流量計+流量積算儀+壓力變送器+熱電阻   （也可以根據需要單獨選擇溫度補償或壓力補償或者無補償）

 流量計價格隨選型規格、口徑
、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

主要技術指標

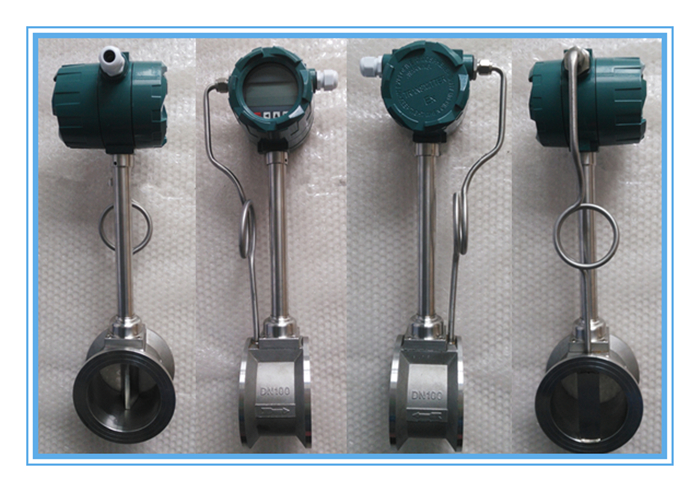

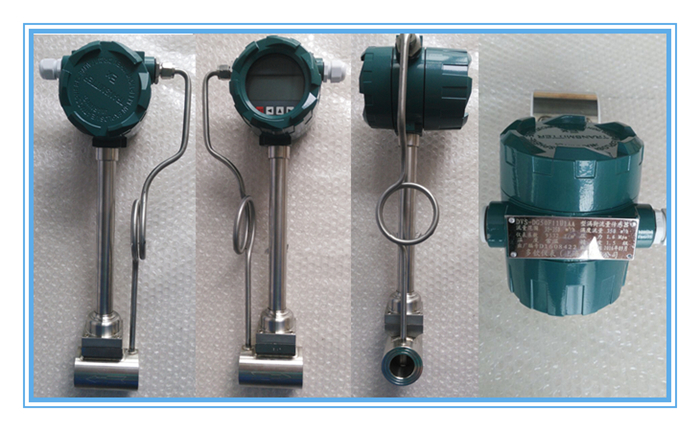

 渦街式蒸汽流量計，也可以選擇在線穩壓補償型：

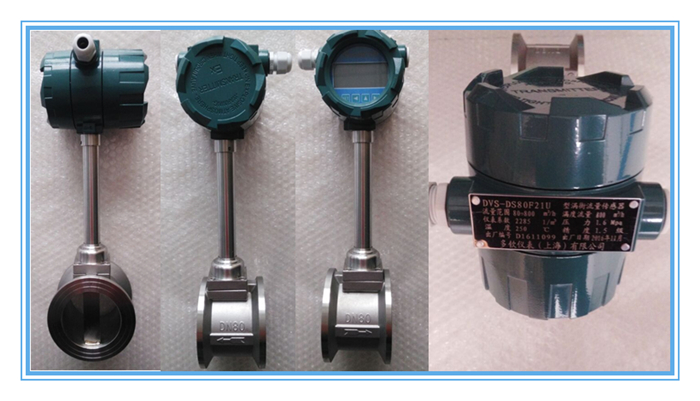

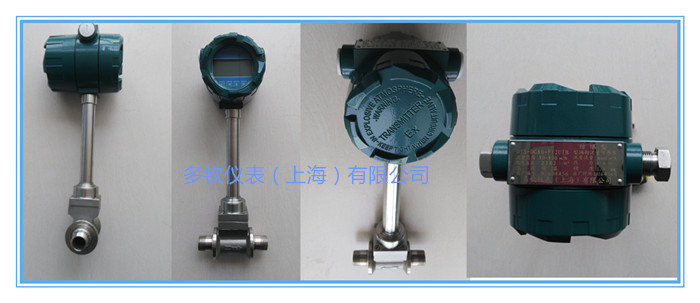

渦街式蒸汽流量計直接顯示型電池供電或24V供電：

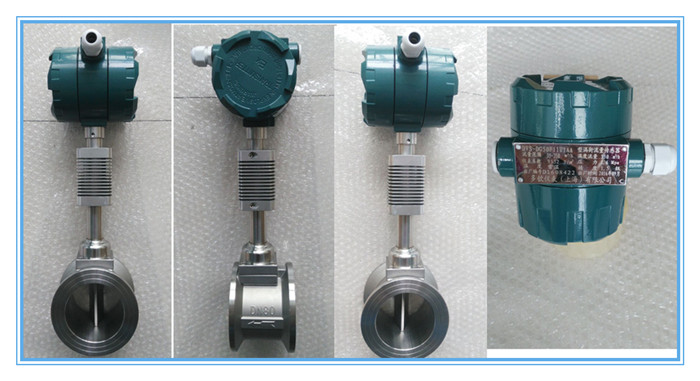

渦街式蒸汽流量計溫度＞250°C 低於330°C：

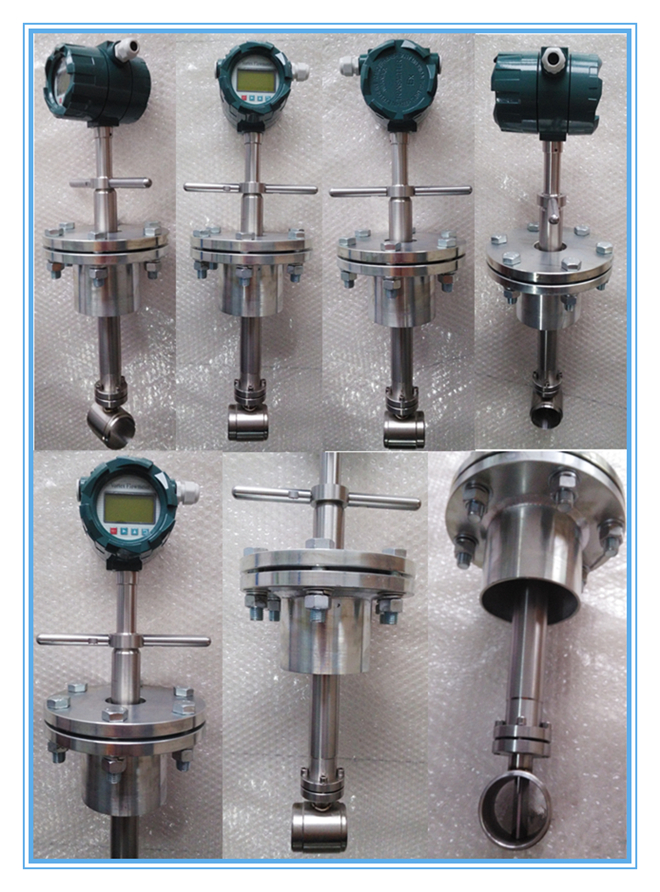

渦街式蒸汽流量計（＞DN300）插入式：

選型需要明確以下工作參數：

（1）被測介質的名稱、組份

（2）工作狀態的最小
、常用、最大流量

（3）介質的最低
、常用、最高壓力和溫度

（4）管道口徑、材質等。

選型舉例：已知蒸汽壓力和溫度及工況流量時

測量介質為過熱蒸汽
，蒸汽溫度為320℃
，壓力為1.5MPa（絕壓）,流量範圍為3t/h～25t/h, 試 確定流量計口徑。

步驟一：計算蒸汽的等效空氣參比條件下的體積流量範圍，經查附表(二),該狀態下蒸汽的密度為:5.665Kg/m3,由公式(8) :

步驟二：根據等效參比流量範圍765-6379m3/h
，查表（二）
，比較適合該流量範圍為DN200口徑。

                 渦街流量計網頁詳細介紹：http://www.zaza.net.cn/chanpin/detail/34

 安裝方式以及使用說明書下載：http://www.zaza.net.cn/xiazai/detail/119

 使用常見故障以及排除方法：http://www.duoqinsh.com/duoqinsh-Article-231837/

蒸汽流量計--差壓式蒸汽流量計

差壓式蒸汽流量計有多種：孔板流量計、V錐流量計、平衡流量計、噴嘴流量計
、德爾塔巴流量計等多種，各有各的優勢。

差壓式蒸汽流量計優勢：

★ 節流式差壓流量計中的標準孔板結構簡單，易於複製，簡單牢固，性能穩定可靠，價格低廉，無需校準就可使用
，這是最大的優勢；

★ 使用範圍廣泛，即使用於單相流體，也使用於 部分混相流：汽固、汽液
、固液 等
；

★ 高溫、高壓、大口徑和小流量場合 使用佼佼者
；

★ 對振動不敏感，抗幹擾能力強。

差壓式蒸汽流量計（多以噴嘴、德爾塔巴類）局限性：

★ 測量精度在流量計中屬於中等水平
，由於眾多因素影響，精度難以提高；

★ 範圍度窄，由於儀表差壓信號與流量是平方關係
，一般範圍僅在3:1 ~ 4:1 ；

★  現場安裝條件要求較高，一般要求較長的直管段（指孔板
、噴嘴等）
，現場難以滿足
；

★ 節流裝置與差壓儀表之間的連接管線為薄弱環節，易產生泄露
、堵塞
、凍結或者信號失真等情況；

★ 最近幾年發展起來的一體化差壓式流量計（如V錐流量計

、一體化孔板流量計等）大大縮短了引壓管線，減少了這方麵缺陷
；

★ 壓損大。（指孔板
、噴嘴）

差壓式蒸汽流量計中，V錐流量計的應用，克服了差壓類流量計的諸多缺陷，可以說是差壓類流量計中的佼佼者。這裏舉例說明V錐蒸汽流量計。

V型錐蒸汽流量計優勢：

★ 精度高：+-0.5%，當定製β<0.55的V錐體時，***高精度可達+-0.1%

★ 重複性好：0.1%

★ 輸出差壓穩定：V錐體尾部負壓端波動小

★ 具有自整流功能：可測混相流

★ 具有自清掃功能：無雜物滯留，適用於髒汙流測量

★ 長期穩定性好：流體被逐漸收縮到管道內邊壁，對V錐體磨損小

★ 可測高溫流體：<850℃
，其它流量計很難測量這樣高溫度的流體

★ 測量下限低：輸出差壓***小值25Pa

★ 量程比寬：可達10：1～50：1

★ 永久壓損小：隻有孔板的1/3～1/2

常用型號推薦：DQZ-A500B16SRFWGB，

說明:公稱通徑DN500,介質：蒸汽
，流量：（待提供）,溫度：250℃，中溫型
，額定壓力：1.6kpa，,準確度等級:±0.5%

，重複性：0.1%。材質：表體和法蘭為20#碳鋼，V錐錐體為304不鏽鋼
，附件含：材質為304的三閥組一個，針型閥二個，引壓管組件二根。

配件：差壓變送器、流量積算儀

蒸汽V錐流量計選型所需參數：

1.介質名稱

2.管道口徑

、材質

3.正常工作流量、最大流量和最小流量

4.正常工作壓力
、最高工作壓力

5.正常工作溫度、最高溫度、最低溫度

6.流體工作密度或標況密度

7.各混合流體的體積百分比

注明：V錐zhui流liu量liang計ji是shi根gen據ju客ke戶hu報bao過guo來lai的de數shu據ju進jin行xing專zhuan門men設she計ji的de

，因yin此ci上shang述shu參can數shu是shi製zhi造zao廠chang在zai生sheng產chan之zhi前qian進jin行xing詳xiang細xi計ji算suan的de基ji礎chu
，沒mei有you這zhe些xie參can數shu

，很hen難nan製zhi作zuo一yi台tai符fu合he用yong戶hu要yao求qiu的deV錐流量計。製造廠根據上述參數

，計算出V錐流量傳感器的差壓值（差壓變送器的量程範圍）。這些工作是在製造廠有專業工程師進行計算完成的。

技術參數:

★ 精度等級：0.5級
★ 工作壓力：0-40Mpa
★ 工作溫度：-40-850℃  量程比在10：1到 50：1之間
★ 環境溫度：-30-60℃
★ 管道內徑：6-3000mm
★ 輸出信號：4-20mA

★ 供電電壓：24V DC
★ 適用介質：幾乎適用於所有氣體、液體
、蒸汽介質

產品結構材料材質：

       ★外表塗層

        ★防爆等級（差壓變送器）：隔爆、本安、不防爆可供選擇

        ★供電電源（差壓變送器）：12-24VDC

        ★輸出信號（差壓變送器）：4-20mA或HART協議

        ★顯示及輸出

樣品展示：

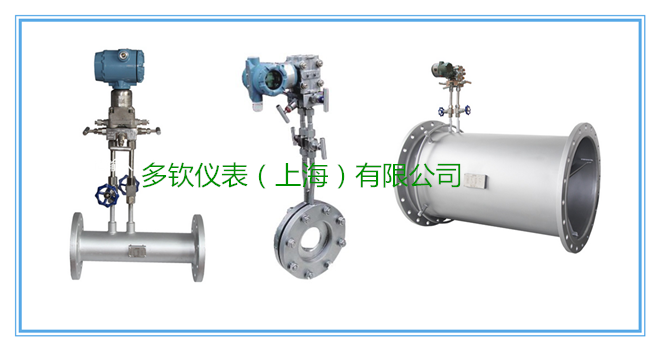

                                                             差壓式V錐流量計  孔板流量計

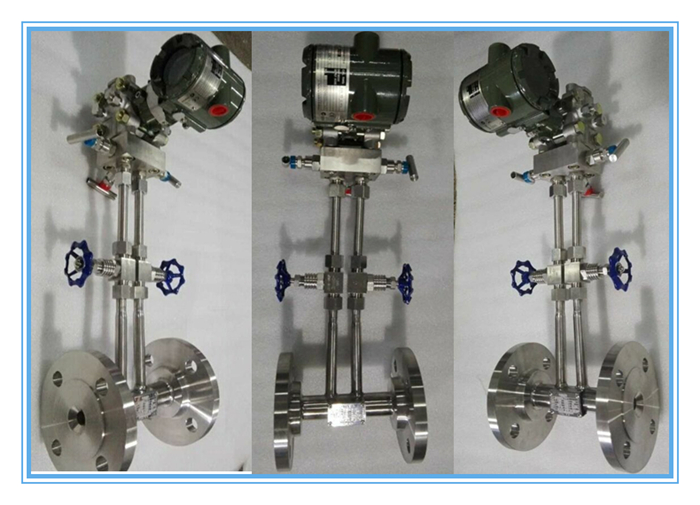

                                                                     差壓式 平衡流量計

對差壓引出管路的要求：

★  引壓管路的內徑與管路長度和介質髒汙程度有關，通常在25米以內用內徑為8-12mm的管子。測量煤氣可適當加粗到DN15。

★  測量液體流量時引壓管水平段應在同一水平麵內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向）
，這對差壓變送器的零點有影響，應通過“零點遷移”來校正。

★  yinyaguanluyingyoulaogudezhijiatuocheng
，lianggenquyaguanluyingjinkenenghuxiangkaojinbingyuanlireyuanhuozhendongyuan
，celiangshuizhengqiliuliangshi，yingyongbaowencailiaoyitongbaozha，bixushi（如氣溫0℃以下）加伴熱管防止結冰。在測量髒汙流量時，應附設隔離器或沉降器。

★  引壓管路內必須始終保持單相流體狀態。被測流體是氣體時
，引壓管路（包括差壓計的壓力腔）內全部是氣相；beiceliutishiyetishi，yinyaguanluneiquanbushiyexiang
，jueduibunengyouqipao。weiciyingzaiyinyaguanludezuididianzhuangpaishuifahuozaizuigaodianzhuangpaiqifa，zaixinzhuanghuojianxiuchayayibiaoshiyingtebiezhuyi。

安裝最基本要求：

★ 對於新設管路係統
，必須先經吹掃管道後再安裝節流裝置。

★ 安裝前應仔細核對節流裝置的編號、位號、規格是否與管道口徑、流量範圍
、溫度、壓力等參數相符。在取壓口附近標有“+”的一端應與流體上遊管段聯接
，標有“—”的一端應與流體下遊管段連接。

★ 節流裝置的中心線應當與管道中心線同軸。

★ 對管道的要求：

1
、節流裝置前後應配有一段測量管
，至少保持前10D
、後5D的等徑直管段，以保證測量精度。

2、在節流件前後若需安裝閥門，最好選閘閥且在運行中全開；調節閥則應在下遊5D之後的管路中。

關於V錐流量計詳細網頁介紹：http://www.zaza.net.cn/chanpin/detail/130

關於孔板流量計詳細網頁介紹：http://www.zaza.net.cn/chanpin/detail/133
