水平安裝金屬浮子流量計產品描述

DQH係列金屬管浮子流量計結構簡單、工作可靠、準確度高
、適用範圍廣。與玻璃轉子流量計相比較能耐較高的壓力。DQH係列流量計具有就地指示、電遠傳
、限位開關報警
、耐腐蝕、夾套型、阻尼型和防爆等品種。廣泛應用於國防、化工、石油、冶金、電力
、環保、醫藥和輕工等部門的液體、氣體流量的測量與自動控製。

流量計檢測部分零件均有1Cr18Ni9Ti不鏽鋼材料製成，特殊場合也可由Cr18Ni12Mo2Ti或F46等耐腐蝕材料組成。流量計除特殊規格外


，高度均為250 mm。

連接法蘭采用GB/T9119.8～10標準
，也可根據用戶特殊要求定製。

水平安裝金屬浮子流量計：

★ 公稱通徑：DN10-150

★ 顯示方式：純機械式、智能型、電遠傳型

★ 流體方向：左進右出、右進左出

★ 材   質   ：304不鏽鋼、316L不鏽鋼、316

★ 連接方式：法蘭型、螺紋型
、快卸卡箍型

★ 測量精度：液體：1.5%；氣體2.5%

★ 公稱壓力：1.6MPa
、2.5MPa
、4.0MPa、6.3MPa

、16MPa
、32MPa

★ 介質溫度：-80°C ~ 200 °C

★ 量程比：10:1

水平安裝金屬浮子流量計

常用型號：DQH-50-FDL-R40-1.6E-M1
型號注解：金屬浮子流量計
，水平安裝左進右出，純機械式
，測量介質為水，DN50，表體材質為304不鏽鋼，溫度低於100度

，額定壓力1.6mpA,顯示瞬時流量，無累計無輸出，法蘭型，自配安裝法蘭等緊固件。

流量計價格隨選型規格、口徑
、配置變化影響
，不是一口價產品
，需要根據您的工況選型報價.

選型樣本下載：http://www.zaza.net.cn/xiazai/detail/65

說明書下載：http://www.zaza.net.cn/xiazai/detail/120

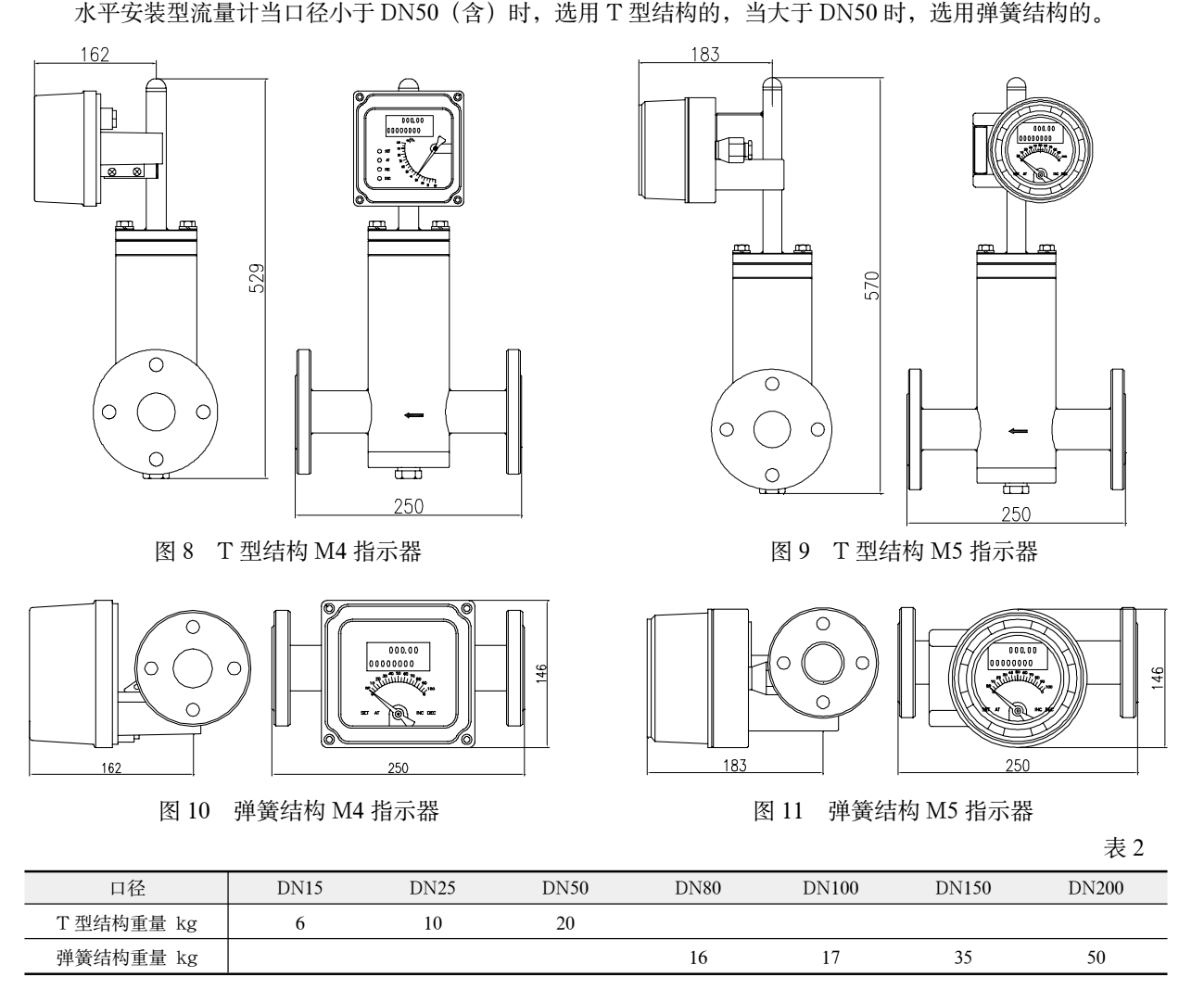

安裝尺寸：

 產品特點：

★  金屬管浮子流量計適用於小口徑和低流速介質流量測量；

★  工作可靠，維護量小，壽命長；

★  金屬管浮子流量計對於直管段要求不高；

★  較寬的流量比10：1；

★  雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；

★  非接觸磁耦合傳動；

★  金屬管浮子流量計全金屬結構，適於高溫、高壓和強腐蝕性介質；

★  可用於易燃、易爆危險場合
；

★  可選二線製、電池、交流供電方式；多參數標定功能；

★  金屬管浮子流量計帶有數據恢複，數據備份及掉電保護功能.

 原理結構

由下而上的流體通過直立的測量管時，浮子在壓差的作用下上升
、浮子上升的高度即代表流量的大小。並通過浮子中的磁鋼與指示器中的磁鋼耦合聯結傳遞給指示器
，帶動指示器中的指針轉動。

通用型金屬管浮子流量計技術要求：

★ 測量範圍：水（2.5～60000）L/h
； 空氣（0.07～2000）m³/h （在0.101025 MPa
、20℃）。

★ 準確度等級： 1.5、2.5級。

★  量程比： 10：1。

★ 工作壓力： DN15～50，4 MPa； DN80～100，1.6MPa。

★ 介質溫度： －80℃～200℃（內襯F46流量計0℃～80℃）。

★ 液體介質粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。

★ 連接方式：法蘭連接
、螺紋連接等；法蘭采用GB/T9119.8～10標準。

★  總長度： DN15～100 250mm。

★  測量管材質：普通型1Cr18Ni9Ti，耐腐型Cr18Ni12Mo2Ti

，316L、316襯F46等；如用戶有特殊要求可特殊訂貨。

電性能

★ 輸出信號：二線製（4～20）mA、三線製（0～10）mA。

★  線性度：1%；

★ . 電源：DC 24（1±₊₁₀^-15%）V。

★  功率消耗：25 mW。

★  環境溫度：－25 ℃～55 ℃。

★  溫度影響：0.5%/10 ℃。

★ 負載電阻：DC （0～10）mA （0～1）kΩ；

        （4～20）mA （0～600）Ω。

★  接線電纜：RVVP 3×28/0.15。

★  防爆等級：ExiaⅡCT5。

★ 配安全柵型號：LB906型。

★ .電遠傳變送器：HK-H810型或ESK-I（二線製）。；

★  接線圖：

 選型參考：

流量範圍對照表：

使用與維修

★ 安裝流量計之前一定要將管道內的焊 渣
、雜物清理幹淨。

★  流量計必須垂直於地麵安裝其傾斜度不得超過2°。否則會影響測量準確度。

★ 為了確保流量計的測量準確性
，應在流量計的進口端增加不少於10DN的直管段，出口端不少於5DN的直管段，測量時調節控製閥必須安裝在流量計的下遊。

★  若(ruo)被(bei)測(測)介(jie)質(zhi)為(wei)大(da)的(de)脈(mai)動(dong)流(liu)或(huo)兩(liang)相(xiang)流(liu)，應(ying)在(zai)流(liu)量(liang)計(ji)的(de)上(shang)遊(you)安(an)裝(zhuang)緩(huan)衝(chong)器(qi)來(lai)消(xiao)除(chu)或(huo)減(jian)弱(ruo)脈(mai)動(dong)，保(bao)證(zheng)介(jie)質(zhi)的(de)流(liu)動(dong)是(shi)單(dan)相(xiang)穩(wen)定(ding)的(de)，同(tong)時(shi)，建(jian)議(yi)流(liu)量(liang)計(ji)最(zui)好(hao)使(shi)用(yong)阻(zu)尼(ni)型(xing)的(de)。

★ 若被測介質較髒或含有導磁顆粒時

，應在流量計的上遊安裝過濾器或磁過濾器。

★  流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷，否則應增加固定流量計的支撐。

★ 為了便於流量計的保養維修，磁過濾器的清洗以及用戶管路的定期維護保養，建議使用如圖所示的旁路管道。

  當流量計用於氣體測量時，應保證 管道內的工作壓力不少於5倍流量計 的壓力損失，使流量計能夠穩定正常動作。（圖6 安裝圖）

★  對dui電dian遠yuan傳chuan及ji帶dai報bao警jing限xian位wei開kai關guan的de流liu量liang計ji在zai使shi用yong前qian
，打da開kai儀yi表biao蓋gai，按an接jie線xian圖tu示shi正zheng確que接jie線xian。對dui於yu報bao警jing型xing的de旋xuan鬆song限xian位wei開kai關guan處chu的de螺luo絲si，用yong戶hu根gen據ju需xu要yao設she定ding限xian位wei報bao警jing位wei置zhi

，並bing旋xuan緊jin螺luo絲si，複fu原yuan後hou使shi用yong。

★  按儀表指示器中的警示牌
，取出運輸中防止浮子振動的阻動件
，複原後再使用儀表。

★ 若(ruo)開(kai)啟(qi)流(liu)量(liang)計(ji)時(shi)，由(you)於(yu)管(guan)道(dao)內(nei)沒(mei)有(you)壓(ya)力(li)或(huo)係(xi)統(tong)還(hai)未(wei)達(da)到(dao)儀(yi)表(biao)正(zheng)常(chang)使(shi)用(yong)的(de)工(gong)作(zuo)壓(ya)力(li)，必(bi)須(xu)緩(huan)慢(man)開(kai)啟(qi)控(kong)製(zhi)閥(fa)
，直(zhi)到(dao)係(xi)統(tong)正(zheng)常(chang)，儀(yi)表(biao)方(fang)可(ke)使(shi)用(yong)
，否(fou)則(ze)容(rong)易(yi)造(zao)成(cheng)指(zhi)針(zhen)跳(tiao)動(dong)或(huo)浮(fu)子(zi)的(de)突(tu)然(ran)撞(zhuang)擊(ji)而(er)損(sun)壞(huai)的(de)現(xian)象(xiang)。

★ yonghushiyongshi
，ruobei測liutidemiduyushuibutongshi，huobei測qitidecanshuhegongzuozhuangtaiyuzhizaochangjiaguidingbutongshiyingduiliuliangjishizhidushujinxinghuansuan，huansuanfangfajianfulu。

設計選型須知

★ 根據測量流體是氣體或液體。正確選用氣體或液體金屬管浮子流量計。

★ 被測流體無腐蝕性選用普通型，有腐蝕性選用防腐型。

★  訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力

、溫度
、密度、粘度等情況。我公司可根據用戶提出的密度等進行刻度修正，製作特殊的流量標尺。

★  根據被測流體的測量範圍、應用場合等選用合適型號的規格品種。如有特殊要求的流量計
，請來公司或來函與營銷科聯係。

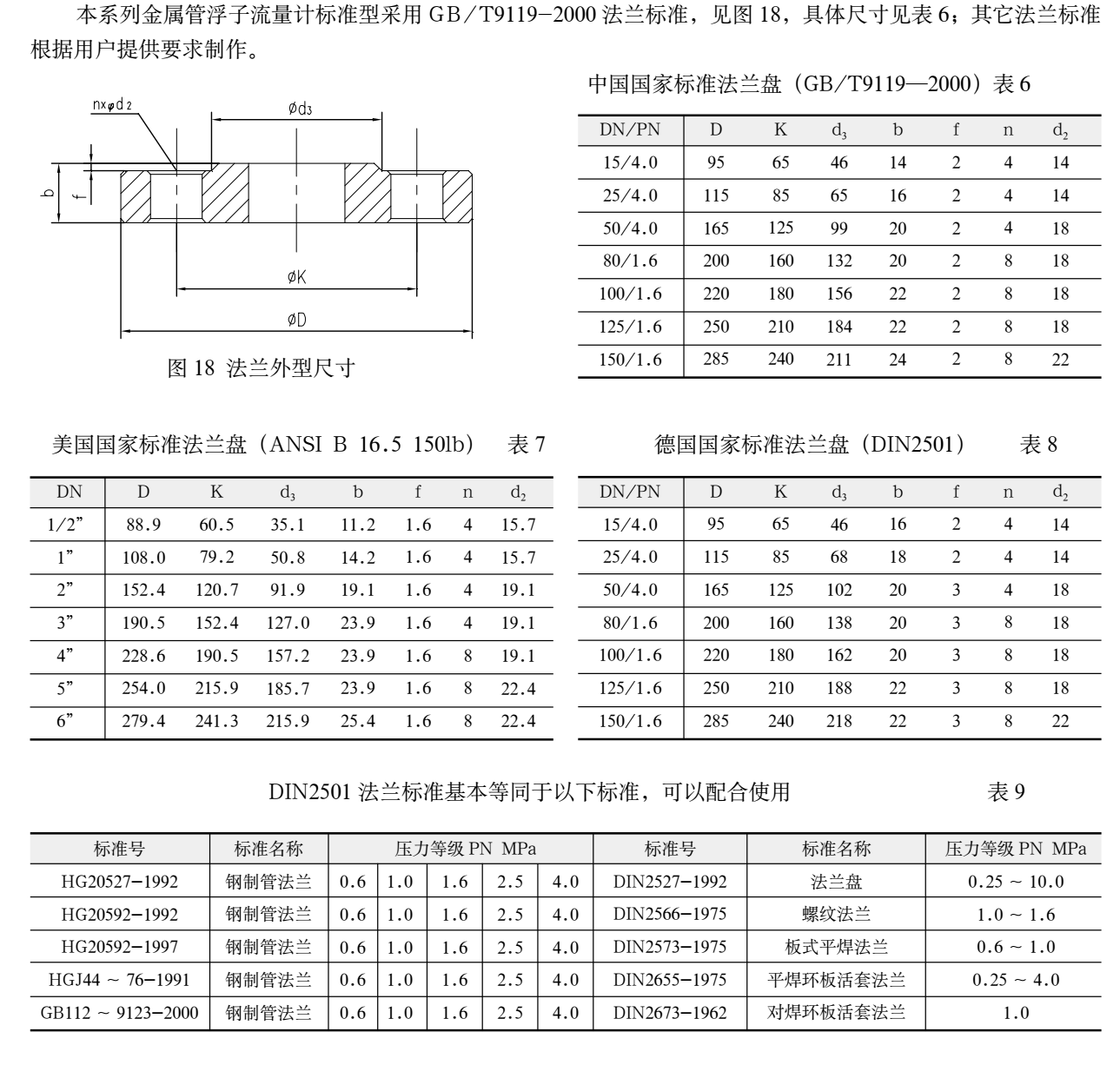

法蘭規格參考：

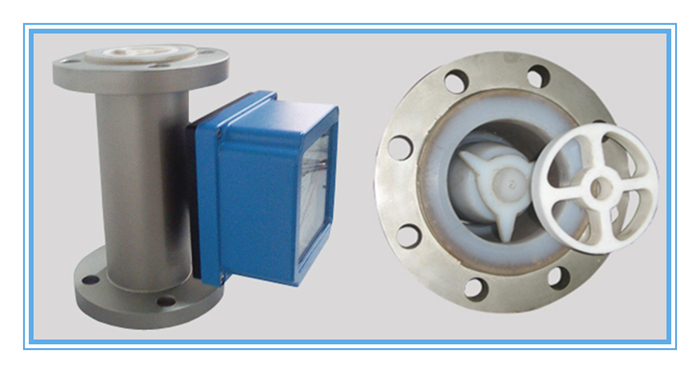

同係列產品展示：

                                                           （智能型）

                                                      （下限報警型）

                                   （純機械式 垂直安裝 下進上出型）

                                                          （大口徑尺寸DN150）

                                               （垂直安裝 防爆型）

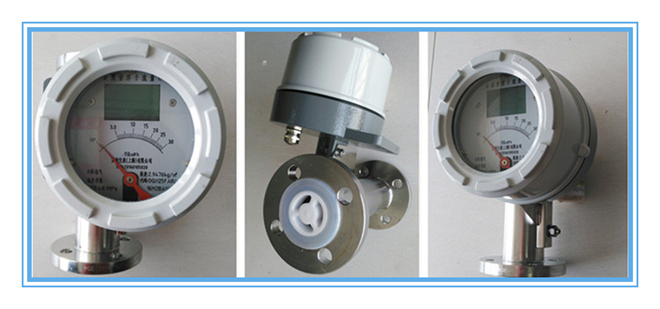

                                              （防腐型  垂直安裝）
