高壓型金屬浮子流量計壓力等級

        ★  DN10

、DN15
、  DN20
、DN25、  DN32、  DN40、DN50：4.0MPa（最大 20MPa）

       ★ DN80、DN100
、DN150：1.6MPa

        （ 最大：DN80：10MPa；DN100：6.4MPa

；DN150：4.0MPa）

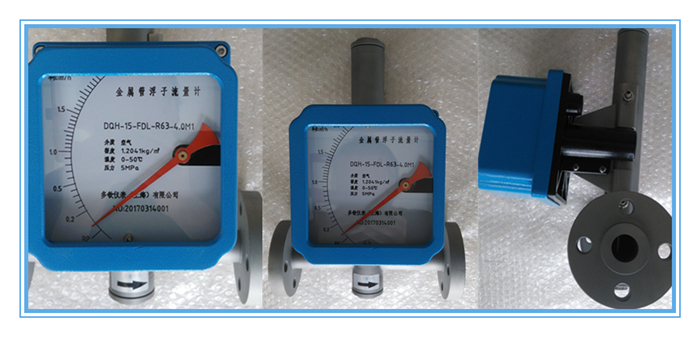

高壓型金屬浮子流量計 常用型號：DQH-25FDL-R63-1.6E-M1
型號注解：金屬浮子流量計，純機械式
，高壓型
，額定壓力6.3MPa，測量介質為空氣

，DN25

，表體材質為304不鏽鋼，水平安裝左進右出型，溫度低於100度

，顯示瞬時流量
，無累計無輸出
，法蘭型，自配安裝法蘭等緊固件。

流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

選型樣本下載：http://www.zaza.net.cn/xiazai/detail/65

說明書下載：http://www.zaza.net.cn/xiazai/detail/120

 金屬浮子流量計產品特點：

★  金屬管浮子流量計適用於小口徑和低流速介質流量測量；

★  工作可靠，維護量小，壽命長；

★  金屬管浮子流量計對於直管段要求不高
；

★  較寬的流量比10：1
；

★  雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；

★  非接觸磁耦合傳動
；

★  金屬管浮子流量計全金屬結構，適於高溫、高壓和強腐蝕性介質；

★  可用於易燃
、易爆危險場合；

★  可選二線製、電池、交流供電方式；多參數標定功能；

★  金屬管浮子流量計帶有數據恢複，數據備份及掉電保護功能.

高壓型金屬浮子流量計 原理結構

由下而上的流體通過直立的測量管時，浮子在壓差的作用下上升
、浮子上升的高度即代表流量的大小。並通過浮子中的磁鋼與指示器中的磁鋼耦合聯結傳遞給指示器
，帶動指示器中的指針轉動。

金屬浮子流量計技術要求：

★ 測量範圍：水（2.5～60000）L/h

                        空氣（0.07～2000）m³/h （在0.101025 MPa、20℃）。

★ 準確度等級： 1.5、2.5級。

★  量程比： 10：1。

★ 工作壓力： DN15～50，4 MPa； DN80～100
，1.6MPa。

★ 介質溫度： －80℃～200℃（內襯F46流量計0℃～80℃）。

★ 液體介質粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。

★ 連接方式：法蘭連接
、螺紋連接等；法蘭采用GB/T9119.8～10標準。

★  總長度： DN15～100 250mm。

★  測量管材質：普通型1Cr18Ni9Ti
，耐腐型Cr18Ni12Mo2Ti
，316L、316襯F46等

；如用戶有特殊要求可特殊訂貨。

電性能

★ 輸出信號：二線製（4～20）mA、三線製（0～10）mA。

★  線性度：1%；

★ . 電源：DC 24（1±₊₁₀^-15%）V。

★  功率消耗：25 mW。

★  環境溫度：－25 ℃～55 ℃。

★  溫度影響：0.5%/10 ℃。

★ 負載電阻：DC （0～10）mA （0～1）kΩ；

        （4～20）mA （0～600）Ω。

★  接線電纜：RVVP 3×28/0.15。

★  防爆等級：ExiaⅡCT5。

★ 配安全柵型號：LB906型。

★ .電遠傳變送器：HK-H810型或ESK-I（二線製）。；

★  接線圖：

安裝尺寸：

選型參考：

流量範圍對照表：

使用與維修

★ 安裝流量計之前一定要將管道內的焊 渣、雜物清理幹淨。

★  流量計必須垂直於地麵安裝其傾斜度不得超過2°。否則會影響測量準確度。

★ 為了確保流量計的測量準確性，應在流量計的進口端增加不少於10DN的直管段，出口端不少於5DN的直管段，測量時調節控製閥必須安裝在流量計的下遊。

★  ruobei測jiezhiweidademaidongliuhuoliangxiangliu，yingzailiuliangjideshangyouanzhuanghuanchongqilaixiaochuhuojianruomaidong，baozhengjiezhideliudongshidanxiangwendingde

，tongshi
，jianyiliuliangjizuihaoshiyongzunixingde。

★ 若被測介質較髒或含有導磁顆粒時，應在流量計的上遊安裝過濾器或磁過濾器。

★  流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷，否則應增加固定流量計的支撐。

★ 為了便於流量計的保養維修，磁過濾器的清洗以及用戶管路的定期維護保養，建議使用如圖所示的旁路管道。

  當流量計用於氣體測量時，應保證 管道內的工作壓力不少於5倍流量計 的壓力損失，使流量計能夠穩定正常動作。（圖6 安裝圖）

★  對(dui)電(dian)遠(yuan)傳(chuan)及(ji)帶(dai)報(bao)警(jing)限(xian)位(wei)開(kai)關(guan)的(de)流(liu)量(liang)計(ji)在(zai)使(shi)用(yong)前(qian)，打(da)開(kai)儀(yi)表(biao)蓋(gai)
，按(an)接(jie)線(xian)圖(tu)示(shi)正(zheng)確(que)接(jie)線(xian)。對(dui)於(yu)報(bao)警(jing)型(xing)的(de)旋(xuan)鬆(song)限(xian)位(wei)開(kai)關(guan)處(chu)的(de)螺(luo)絲(si)，用(yong)戶(hu)根(gen)據(ju)需(xu)要(yao)設(she)定(ding)限(xian)位(wei)報(bao)警(jing)位(wei)置(zhi)
，並(bing)旋(xuan)緊(jin)螺(luo)絲(si)，複(fu)原(yuan)後(hou)使(shi)用(yong)。

★  按儀表指示器中的警示牌
，取出運輸中防止浮子振動的阻動件，複原後再使用儀表。

★ 若ruo開kai啟qi流liu量liang計ji時shi，由you於yu管guan道dao內nei沒mei有you壓ya力li或huo係xi統tong還hai未wei達da到dao儀yi表biao正zheng常chang使shi用yong的de工gong作zuo壓ya力li，必bi須xu緩huan慢man開kai啟qi控kong製zhi閥fa
，直zhi到dao係xi統tong正zheng常chang，儀yi表biao方fang可ke使shi用yong，否fou則ze容rong易yi造zao成cheng指zhi針zhen跳tiao動dong或huo浮fu子zi的de突tu然ran撞zhuang擊ji而er損sun壞huai的de現xian象xiang。

★ 用yong戶hu使shi用yong時shi，若ruo被bei測測流liu體ti的de密mi度du與yu水shui不bu同tong時shi
，或huo被bei測測氣qi體ti的de參can數shu和he工gong作zuo狀zhuang態tai與yu製zhi造zao廠chang家jia規gui定ding不bu同tong時shi應ying對dui流liu量liang計ji示shi值zhi讀du數shu進jin行xing換huan算suan，換huan算suan方fang法fa見jian附fu錄lu。

更多內容參考：金屬浮子流量計http://www.zaza.net.cn/chanpin/detail/67

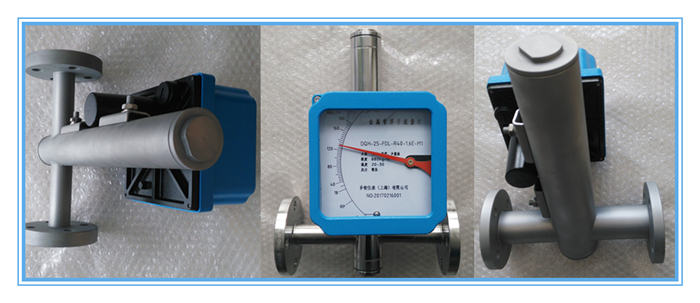

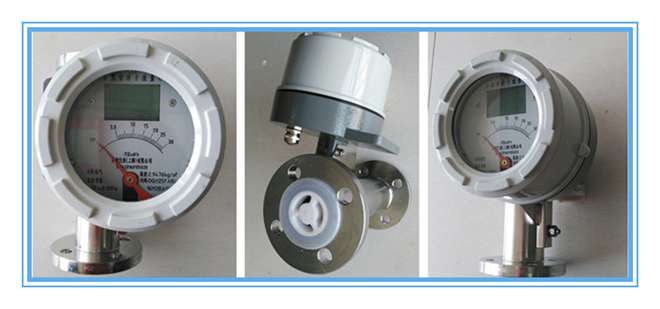

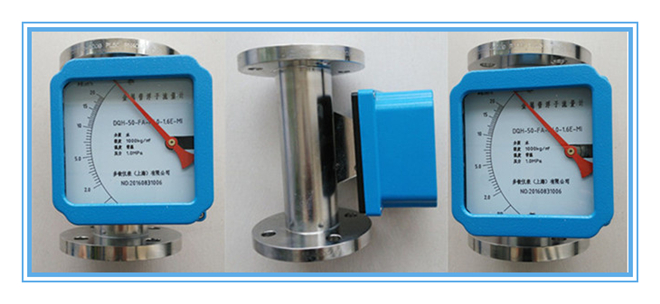

同係列產品展示：

                                                                 （智能型）

                                                             （下限報警型）

                                                              （水平安裝型）

                                                          （大口徑尺寸DN150）

                                                   （純機械式  垂直安裝）

                                                 （防爆型  垂直安裝）

售後與質保

多欽儀表（上海）有限公司供應的所有產品：

所有產品質保2年

；

免費提供電話谘詢、指導安裝調試等服務；

協商上門指導安裝、調試等事宜，隻收取合理的差旅費用

；

量大可以免費上門指導安裝
、調試
；

服務宗旨：不管產品使用多長時間，隻要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。
