分體型插入式電磁流量計使用場合：

★ 一般口徑≥500mm 時，為了維護方便，建議采用分體式；

★ 當儀表安裝在地麵以下時必須選擇分體式，IP68結構
；

★ 當儀表不可避免的要安裝在泵出口時
，選擇分體式

分體型插入式電磁流量計特別注意：

★ 分體式距離越短越好，電纜線過長，受其分布電容影響
，很容易造成信號幹擾。分體電纜線間距≤100m；

★ 通常自來水電導率在 100us/cm 左右
，分體距離最大≤100m

；

★ 酸堿鹽溶液電導率比較大
，其分體距離可以適當超過100m；具體數值根據電導率和電纜銅芯來確定。

分體型插入式電磁流量計選型時需要搜集流體有關參數：

流體名稱、管道口徑
、最大和最小流量、最高壓力
、最高和最低介質溫度、流體電導率、安裝管道材質以及現場工況要求

常用型號：DMF/C-500-103-1.6E01-0100

型號注解：插入式電磁流量計,DN500，標準式不鏽鋼電極
，橡膠內襯
，法蘭式安裝，溫度低於60度，蘭申轉換器，額定壓力1.6MPA
，220V供電，二線製4-20mA輸出
，一體型；分體遠傳顯示瞬時流量和累計流量，插入式安裝。

流量計價格隨選型規格
、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

選型樣本下載：  http://zaza.net.cn/xiazai/detail/63

使用說明書下載： http://zaza.net.cn/xiazai/detail/136

插入式電磁流量傳感器（簡稱傳感器> 和電磁流量轉換器（簡稱轉換器> 配套組成插入式電磁流量計（簡稱流量計> 用來測量輸送管道內各種導電液體的體積流量。

傳感器具有以下特點：

♦ 傳感器內無活動部件
，結構簡單，工作可靠。

♦ 插入式結構可在低壓或帶壓情況下不停水方便的安裝、拆卸。因此非常適用 於現有管道的流體測量和便於儀表的維護
、修理；

♦ 測量精度不受被測介質的溫度、壓力、密度
、粘度
、電導率（隻要電導率大小等物理參數變化的影響）；

♦ 傳感器幾乎無壓力損失
，能量損耗極低

；

♦ 較一般電磁流量計的製造成本和安裝費用低。特別適用於大中管徑管道流量測量；

♦ 采用先進的低頻方波勵磁，零點穩定，抗幹擾能力強，工作可靠；

♦ 流量測董範圍大
，被測量管道內的滿量程流速可以lm/s至lOm/s任意設定， 輸出信號與流量呈線性關係。

♦ 流量計不僅有0~10mA4DC或4〜20mA^DC標準電流輸出

，同時還可以頻率輸出。

由於（傳感器）具有上述一係列優點，因而

，已被廣泛應用千化工、化 纖

、冶金
、化肥、造紙，給排水.汙水處理等工業部門和農業灌溉水計量的導電液體流量測量和生產過程的自動控製。

分體型插入式電磁流量計為插入式與管道通過安裝底座.球閥和壓緊螺母定位螺釘連 接，傳感器測量分測量管型和平麵電極型兩種結構型式：

♦ 測量管型傳感器適於測量清潔介質；

♦ 平麵電極型適於測量介質中含有其它雜質的液體流量測量。

技術參數：

♦ 適於測量管道通徑：200 〜2000mm;

♦ 流速測量範圍：0〜1至0〜10m/s,滿量程在l~10m/s範圍內連續可調。

♦ 測量精確度：當滿量程流速>l m/s時
，±2.5%。

♦ 被測介質導電率：大於 50 us/cm

♦ 工作壓力：1.6Mpa

♦ 電極材料：含鉬不鎊鋼〇CrU8Nil2Mo2Ti、哈式合金c-276、鈦Ti等。

♦ 測量管（測量頭）材料：ABS

♦ 被測介質最高溫度：ABS60°C

♦ 外殼防護等級：符合GB-08-84標準IP68的有關規定。

♦ 傳感器輸出信號：209mVp-p/lm/s。

♦ 傳感器與轉換器之間信號最大的傳輸距離50m (特殊要求請與廠方聯係）

 ♦ 流量計輸出信號：

  直流電流：0〜10mA負載電阻為O-l KΩ    4-20mA負載電阻為0〜500Ω;

     頻率：1〜5KHz 負載電阻為250〜1.2KΩ;

結構：

♦ 傳感器主要由測量頭（或測量管）、勵磁係統
、插入杆、接線盒、 安裝底座、密封定位機構等組成。

♦ 測量頭（或測量管）：測量頭（測量管）處於管道被測流流速質點處
，用來檢測該點的流速。測量頭（或測量管）由絕緣材料製成的端頭或者導管，在其上裝有一 對電極

，除電極端頭或測童管內壁外，其它部分與被測流體絕緣狀態

♦ 勵磁係統：勵磁係統的作用是產生一個工作磁場。它由勵磁線圈和鐵芯所組成。它被絕緣密封到插入杆內。

♦ 插入杆：由you不bu鏽xiu鋼gang材cai料liao製zhi成cheng。測ce量liang頭tou東dong測ce量liang管guan固gu定ding在zai插cha入ru杆gan內nei，勵li磁ci引yin線xian和he電dian極ji引yin線xian通tong過guo插cha入ru杆gan與yu被bei測ce介jie質zhi密mi封feng並bing連lian接jie到dao接jie線xian盒he中zhong。插cha入ru杆gan上shang焊han有you方fang向xiang指zhi示shi杆gan，用yong以yi在zai安an裝zhuang時shi保bao證zheng工gong作zuo磁ci場chang、流速和電極連線三者互相垂直
，符合法拉第電磁感應定律的要求。

♦ 接線盒：接線盒位於傳感器上部。接線盒內接線端子起傳感器和轉換器相互連接作用。

♦ 安裝底座：安裝底座是焊接在被測管道上，用來與安裝球閥連接.插入電磁流量計傳感器的部分。

♦ 密封機構：由不鏽鋼材料製成的壓緊蟝紋座、壓緊嫘母、橡膠墊圈和定位螺釘等組成用以密封插入電磁傳感器，使之能夠承受一定的工作壓力。

安裝

1.1安裝環境的選擇

♦ 應盡量遠離具有強電磁場的設備
，如大電機、大變壓器等。

♦ 安裝場所不應有強烈的震動，管道固定牢靠。環境溫度應變化不大。

♦ 安裝環境應便於安裝和維護。

1.2安裝位置的選擇

♦ 安裝位置必須保證管道內始終充滿被測流體。

♦ 選擇流體流動脈衝小的地方。即應遠離泵和閥門、彎頭等局部阻力件。

♦ 測量雙相（固.液或氣.液）流體時，應選擇不易引起相分離的地方。

♦ 應避免測量部位出現負壓。

♦ 被側管道直徑或周長容易測量，並且橢圓度應較小。

1.3直管段長度

傳感器安裝管道上遊側直管段長度應大於或等幹10D,下遊側應不小於5D。D為 被測管道通徑

1.4流量控製閥門和調節閥門

liuliangkongzhifamenyinganzhuangzaichuanganqishangyoucedebeiceguandaoshang，liuliangtiaojiefamenyinganzhuangzaichuanganqixiayouce。celiangshi
，tongchangliuliangkongzhifamenyingchuyuquankaizhuangtai。

1.5安裝底座的焊接 焊接的技術要求如下：

♦ 安裝底座63管子的軸線與被測管道的軸線相互垂直。

♦ 采用不鏽鋼焊條平焊。焊後保證法蘭端麵與管軸線平行
，焊縫牢固，能承受 1.6Mpa壓力無滲漏現象。

♦ 被測管道開孔尺寸與安裝底座的通孔外徑一致。

傳感器的安裝

2.1清理被測管安裝底座的焊渣和毛剌。

2.2關掉上遊流量控製閥門或采用低壓供水a

2.3將DN50球閥安裝到安裝底座上。注意球閥的長空腔向上，檢査球閥是否能全開全關。如有問題應進行修理將壓緊螺紋座
、壓緊螺母和橡膠密封圈安裝 到球閥上。鬆開定位螺釘和壓緊螺母，將傳感器插入杆通過球閥插入被測管道。插入 深度由H4計算，並由遊標卡尺或鋼卷尺測量，符合要求後，上緊壓緊螺母和定位螺 釘
，同時應注意傳感器方向標誌杆指向應和流體流向一致

2.4用遊標卡尺或鋼卷尺測量傳感器電極至方向標誌杆之間的距離設測得傳感器電極與其方向標誌杆的長度為H,對於D≤400mm,插入深度可由下式計算插入 深度可由下式計算插入深度E為：

E=H-0.5D

對於D > 400mm通徑時，

E=H-0.121D

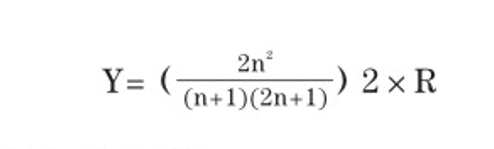

需要更準確找出插入深度時，可用下式計算管道直徑方向，內壁到測量點的距 離Y

式中，R管道內半徑。插入深度

 E=H-Y

接地

傳chuan感gan器qi產chan生sheng的de流liu量liang信xin號hao非fei常chang微wei弱ruo
，通tong常chang為wei微wei伏fu或huo毫hao伏fu級ji。因yin此ci，防fang止zhi外wai界jie電dian幹gan擾rao的de影ying響xiang是shi用yong好hao流liu量liang計ji的de一yi個ge重zhong要yao因yin素su。接jie地di是shi解jie決jue電dian幹gan擾rao影ying響xiang的de一yi個ge很hen有you效xiao的de措cuo施shi。

傳感器接地要求主要是被測介質接地。傳感器和轉換器的接地端（端子“C” 和流量信號電纜的金屬屏蔽網相連接，並通過插人杆與被測介質連接當被測管道是 非金屬管道時
，為了保證良好的接地，可將傳感器接地端子直接與大地加一接地線a 要求接地用電阻應小於10Ω

調整與使用

♦  如果被測管道流量大小已知，可根據被測管道內流量大小和轉換器安裝使用 說明書量程設定方法，設定好流量量程。

♦ 準(zhun)備(bei)工(gong)作(zuo)完(wan)成(cheng)後(hou)，先(xian)打(da)開(kai)傳(chuan)感(gan)器(qi)上(shang)遊(you)流(liu)量(liang)控(kong)製(zhi)閥(fa)門(men)，再(zai)緩(huan)緩(huan)的(de)打(da)開(kai)下(xia)遊(you)流(liu)量(liang)調(tiao)節(jie)閥(fa)門(men)
，觀(guan)察(cha)轉(zhuan)換(huan)器(qi)顯(xian)示(shi)流(liu)量(liang)應(ying)由(you)小(xiao)到(dao)大(da)變(bian)化(hua)如(ru)果(guo)顯(xian)示(shi)為(wei)負(fu)值(zhi)，應(ying)斷(duan)電(dian)源(yuan)將(jiang)信(xin)號(hao) 線 “SIG1” 和流量量程和憾器係數。

♦ 如果傳感器安裝在露天或埋在地下，接好崛器端子線後，可用本廠所附密撇將其密封。

♦ 將jiang傳chuan感gan器qi上shang遊you流liu量liang控kong製zhi閥fa門men打da開kai
，與yu打da開kai下xia遊you流liu量liang調tiao節jie閥fa門men，使shi流liu體ti排pai放fang數shu分fen鍾zhong後hou
，讓rang含han有you流liu體ti中zhong的de氣qi體ti隨sui之zhi排pai放fang。關guan閉bi下xia遊you流liu量liang調tiao節jie閥fa門men和he上shang遊you流liu量liang控kong製zhi閥fa門men，讓rang管guan道dao內nei充chong滿man流liu體ti，但dan不bu流liu動dong，按an轉zhuan換huan器qi安an裝zhuang使shi用yong說shuo明ming書shu所suo述shu的de方fang法fa進jin行xing儀yi表biao調tiao 零。

♦ 打開上遊流量控製閥門，然後再緩緩開啟下遊流量調節閥門，滿足要求後即可投入運行。流量計算公式

0=2827.43D2V (m3/h)

式中：D:  管道內徑，m;

           V:管道平均流速，m/s。

 同係列法蘭式安裝流量計樣品展示：

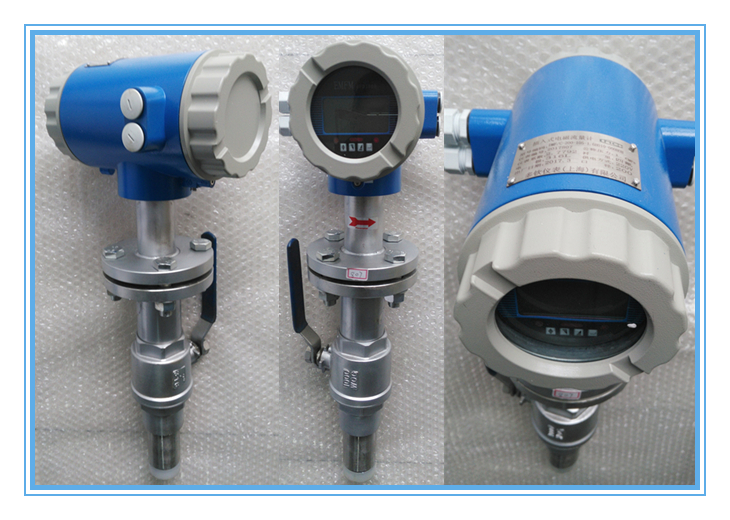

                                   (插入式電磁流量計 一體式)

                                               （一體式  現場顯示型）

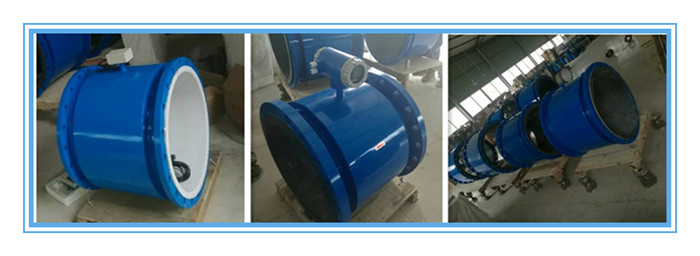

                                                   （大口徑  法蘭型）

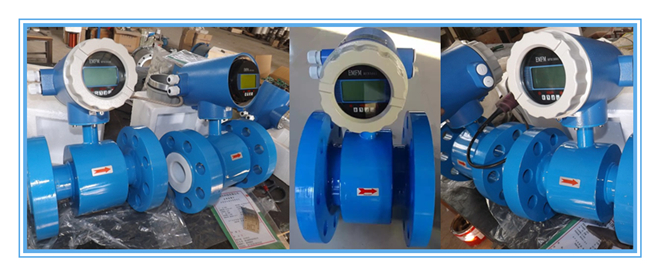

                                                              （高壓型 一體式）
