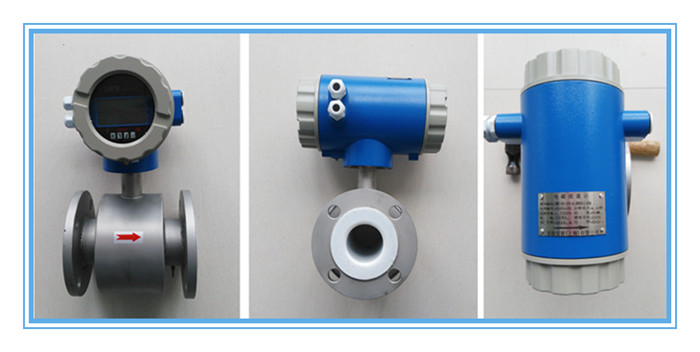

高壓型電磁流量計

★ 耐壓等級：6.3MPa、10MPa、16MPa、25MPa、32MPa 等

★ 使用介質：所有導電性液體
，比如水、酸堿鹽溶液

、泥漿紙漿等所有液體；

★ 使用要求：需要知道介質流體具體名稱
，確定其物理性質和化學性質

，以便於準確的選擇感應電極
；介質必須滿管；

★ 優勢：精度0.5，正反向瞬時流量
、正、反、淨累計量、流速
，可以空管報警
、勵磁報警等。

高壓型電磁流量計常用型號：DMF-40-105-6.3E00-0000

電磁流量計,DN40，聚四氟乙烯內襯標準式不鏽鋼電極，法蘭式安裝，溫度低於120度，蘭申轉換器
，額定壓力6.3MPA，高壓型
，可24V供電或220V供電可選

，二線製4-20mA輸出，現場顯示瞬時流量和累計流量
，流量計殼體和法蘭材質均為碳鋼，需要自配法蘭、螺栓螺母等緊固件，不防爆。

流量計價格隨選型規格、口徑、配置變化影響
，不是一口價產品，需要根據您的工況選型報價.

選型樣本下載：  http://www.zaza.net.cn/xiazai/detail/63

使用說明書下載： http://www.zaza.net.cn/xiazai/detail/136

高壓型電磁流量計技術參數

 ♦  公稱通徑：DN6～ DN1000mm

·♦  公稱壓力：4.0、6.3
、10、16、25
、32、40
、70MPa

♦  精 確 度：示值的±0.5%,可選示值的±0.3%或±0.2%

♦  襯 裏：聚氨酯
、F46、F4

·♦  電極材料：含鉬不鏽鋼、哈氏合金B、哈氏合金C、鈦

·♦  結構形式：一體型
、分體型

·♦  介質溫度：-10 ～ +160℃

·♦  環境溫度：-25℃ ～ +60℃

♦  ·介質電導率：≥5μs/cm

·♦  防爆標誌：ExmbⅡT4

·♦  連接方式：法蘭式；卡裝式

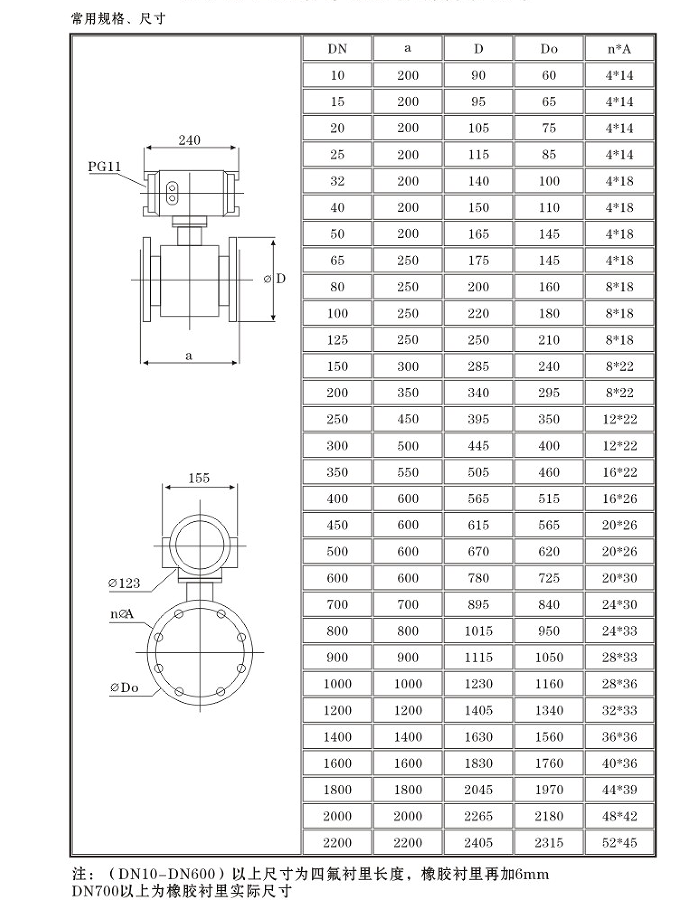

法蘭連接外形及安裝尺寸

量程範圍對照表

流量流速範圍對照表

儀表安裝:

選xuan擇ze正zheng確que的de安an裝zhuang地di點dian和he采cai用yong正zheng確que的de安an裝zhuang方fang法fa是shi使shi用yong好hao電dian磁ci流liu量liang計ji的de關guan鍵jian
，若ruo安an裝zhuang失shi誤wu，不bu但dan會hui影ying響xiang測ce量liang效xiao果guo
，還hai會hui影ying響xiang測ce量liang精jing度du
，更geng會hui影ying響xiang流liu量liang計ji的de使shi用yong壽shou命ming
，甚shen至zhi會hui損sun壞huai流liu量liang計ji。

安裝地點選擇

為了使傳感器工作可靠穩定，在選擇安裝地點時應注意以下幾個方麵的要求：

★ 盡量避開鐵磁性物體及具有強電磁場的設備(如大電機.大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。

★ 應盡董安裝在幹燥通風之處，不宜在潮濕.易積水的地方安裝。

★ 應盡量避免日曬雨淋
，避免環境溫度高於60°C及相對濕度大於95％。

★ 選擇便於維修，活動方便的地方。

★ 流量計應安裝在水泵後端

，決不能在抽吸側安裝
；閥門應安裝在流量下遊側。

安裝要求

為了您正確的測量
，在選擇管道上位置時應注意以下幾點要求：

★ 傳感器既可在直管道上安裝

，也可在水平或傾斜管道上安裝，但要求二電極的中心連線處於水平狀態。

★ 介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極上。

★ 對於液固兩相流體，最好采用垂直安裝

，使傳感器襯裏磨損均勻，延長使用壽命。

★ 流量計安裝位置介質不滿時，可采取抬高流置計後端管路的方法，使其滿 管
，嚴禁在管道最高點和出水口安裝流量計。

★ 修改管道的安裝方法：當dang介jie質zhi流liu速su達da不bu到dao要yao求qiu時shi，應ying當dang選xuan用yong較jiao小xiao口kou徑jing的de流liu量liang計ji，這zhe時shi應ying使shi用yong異yi徑jing錐zhui管guan或huo修xiu改gai部bu分fen管guan道dao
，使shi其qi與yu傳chuan感gan器qi同tong口kou徑jing，但dan前qian後hou直zhi管guan段duan至zhi少shao須xu滿man足zu前qian直zhi管guan段duan≥10DN、後直管道≥5DN(DN為管徑)。

★ 前後直管段為流量計前≥10DN,後端≥5DN。

儀表接線

★若采用分體安裝連接的信號電纜采用定製的專用電纜線，電纜線越短越好。

★勵磁電纜可選用Yz中型橡套電纜

，其長度和信號電纜一樣。

★信號電纜必須與其它的電源嚴格分開，不能敷設在同一根管子內。

★信號電纜和勵磁電纜盡可能短，不能將多餘的電纜卷在一起，應將多餘的電纜剪 掉，並重新焊好接頭。

★電纜斡旋傳感器電器接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

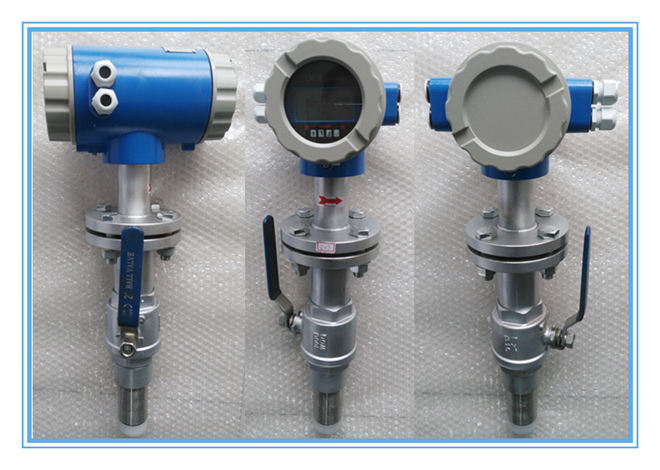

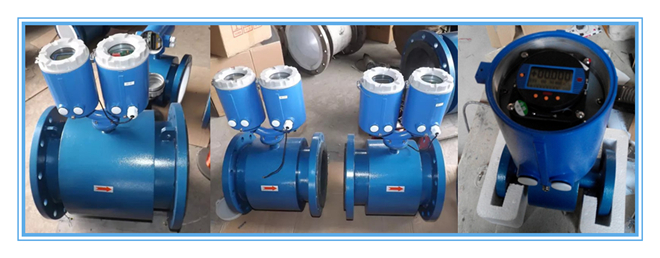

 同係列產品實拍

售後與質保

多欽儀表（上海）有限公司供應的所有產品：

所有產品質保2年
；

免費提供電話谘詢、指導安裝調試等服務；

協商上門指導安裝、調試等事宜

，隻收取合理的差旅費用
；

量大可以免費上門指導安裝、調試；

服務宗旨：不管產品使用多長時間
，隻要您找到我們，我們都會為您解決所有問題
，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。
