不鏽鋼電磁流量計可以用來測量電導率大於5us/cm  導電液體的體積流量；多使用於醫藥
、食品等衛生行業，有分體式和一體型。

★生活用水、工業用水、原水井水、城市汙水、工業廢水等
；

★  各種強酸、強堿等腐蝕性液體
；

 ★泥漿、礦漿、紙漿等液固兩相懸浮液體的流量。

磁感應強度為了獲得滿意的測量精度，必須滿足以下條件：

★ 被測液體必須具有導電性；

★ 液體必須充滿管道
；

★液體成分必須均勻；

★如果液體導磁
，流量計磁場將改變，必須對流量計進行修正。

不鏽鋼電磁流量計選型時需要搜集流體有關參數：

流體名稱、管道口徑
、最大和最小流量
、最高壓力、最高和最低介質溫度、流體電導率、安裝管道材質以及現場工況要求。

不鏽鋼電磁流量計常用型號：DMF-80-105-4.0H01-1100

電磁流量計,DN80，標準式不鏽鋼電極，聚四氟乙烯內襯，法蘭式安裝
，溫度低於120度，蘭申轉換器，額定壓力4.0MPA
，220V供電，二線製4-20mA輸出，分體型，液晶顯示器顯示瞬時流量和累計流量，流量計殼體和法蘭材質均為304不鏽鋼，需要自配法蘭、螺栓螺母等緊固件，不防爆，標配5米分體電磁流量計專用電纜。

流量計價格隨選型規格
、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

選型樣本下載：  http://www.zaza.net.cn/xiazai/detail/63

使用說明書下載： http://www.zaza.net.cn/xiazai/detail/136

工作原理

電磁流量計是運用法拉弟電磁感應定律原理，即導電物體在磁場中作切割磁電線運動時，導體中產生感應電動勢其感應電動勢E為：

 E=KBdV

           流量Q為：Q=3600*V*S

式中：

K一儀表係數

B—磁感應強度(T)
       d一電極間距(m)

       V —流體平均流速(m/s)

       S —導管內截麵積(m2)

測量流量時
，導電性液體以流速V流liu過guo垂chui直zhi幹gan流liu動dong方fang向xiang的de磁ci場chang，導dao電dian性xing液ye體ti的de流liu動dong感gan應ying出chu一yi個ge與yu平ping均jun流liu速su成cheng正zheng比bi的de電dian壓ya，其qi感gan應ying電dian壓ya信xin號hao通tong過guo與yu液ye體ti直zhi接jie接jie觸chu的de電dian極ji檢jian出chu。對dui於yu同一流量計S. B. d為常量
，所以流量與感應電動勢E(或流速V)的大小成正比。

 整機和傳感器技術數據

 轉換器技術數據：

產品特點

★測量管內無可動部件，便於維護管理

；無阻流部件，因此無壓力損失。

★被測液體最低電導率大於5us/cm,配合各種襯裏材料，可適用於測量各種酸.堿. 鹽溶液及泥漿、礦漿.紙漿等介質的流量。

★流量的測量不受流體的密度、粘度、溫度
、壓力和電導率變化的影響


，傳感器感應 電壓信號與平均流速呈線性關係，測董精度高。

★合理選用襯裏及電極材料

，可實現良好的耐腐蝕性和耐磨性。

★低頻矩形波激磁，不受工頻及現場各種雜散千擾的影響
，工作穩定可靠。

★不受流體方向影響
，正反向均可準確計童。

★量程比1： 120(0.1m/s〜12m/s),滿量程流速範圍寬。

★漢字液晶背光顯示，可在線修改參數

，操作簡單方便。

★具有空管測量報警功能，並能適應不同的流體介質。

★掉電時間記錄功能
，自動記錄儀表係統電源間斷時間，補算漏計流量。

★小時總量記錄功能，以小時為單位記錄流董總量，適用於分時計量製。

法蘭連接外形及安裝尺寸

量程範圍對照表

流量流速範圍對照表：

儀表安裝:

選xuan擇ze正zheng確que的de安an裝zhuang地di點dian和he采cai用yong正zheng確que的de安an裝zhuang方fang法fa是shi使shi用yong好hao電dian磁ci流liu量liang計ji的de關guan鍵jian，若ruo安an裝zhuang失shi誤wu
，不bu但dan會hui影ying響xiang測ce量liang效xiao果guo，還hai會hui影ying響xiang測ce量liang精jing度du，更geng會hui影ying響xiang流liu量liang計ji的de使shi用yong壽shou命ming

，甚shen至zhi會hui損sun壞huai流liu量liang計ji。

安裝地點選擇

為了使傳感器工作可靠穩定，在選擇安裝地點時應注意以下幾個方麵的要求：

★ 盡量避開鐵磁性物體及具有強電磁場的設備(如大電機.大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。

★ 應盡董安裝在幹燥通風之處，不宜在潮濕.易積水的地方安裝。

★ 應盡量避免日曬雨淋，避免環境溫度高於60°C及相對濕度大於95％。

★ 選擇便於維修，活動方便的地方。

★ 流量計應安裝在水泵後端，決不能在抽吸側安裝；閥門應安裝在流量下遊側。

安裝要求

為了您正確的測量
，在選擇管道上位置時應注意以下幾點要求：

★ 傳感器既可在直管道上安裝
，也可在水平或傾斜管道上安裝，但要求二電極的中心連線處於水平狀態。

★ 介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極上。

★ 對於液固兩相流體，最好采用垂直安裝，使傳感器襯裏磨損均勻
，延長使用壽命。

★ 流量計安裝位置介質不滿時，可采取抬高流置計後端管路的方法
，使其滿 管
，嚴禁在管道最高點和出水口安裝流量計。

★ 修改管道的安裝方法：當(dang)介(jie)質(zhi)流(liu)速(su)達(da)不(bu)到(dao)要(yao)求(qiu)時(shi)，應(ying)當(dang)選(xuan)用(yong)較(jiao)小(xiao)口(kou)徑(jing)的(de)流(liu)量(liang)計(ji)
，這(zhe)時(shi)應(ying)使(shi)用(yong)異(yi)徑(jing)錐(zhui)管(guan)或(huo)修(xiu)改(gai)部(bu)分(fen)管(guan)道(dao)
，使(shi)其(qi)與(yu)傳(chuan)感(gan)器(qi)同(tong)口(kou)徑(jing)，但(dan)前(qian)後(hou)直(zhi)管(guan)段(duan)至(zhi)少(shao)須(xu)滿(man)足(zu)前(qian)直(zhi)管(guan)段(duan)≥10DN、後直管道≥5DN(DN為管徑)。

★ 前後直管段為流量計前≥10DN,後端≥5DN。

儀表接線

★若采用分體安裝連接的信號電纜采用定製的專用電纜線
，電纜線越短越好。

★勵磁電纜可選用Yz中型橡套電纜，其長度和信號電纜一樣。

★信號電纜必須與其它的電源嚴格分開，不能敷設在同一根管子內。

★信號電纜和勵磁電纜盡可能短，不能將多餘的電纜卷在一起，應將多餘的電纜剪 掉，並重新焊好接頭。

★電纜斡旋傳感器電器接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

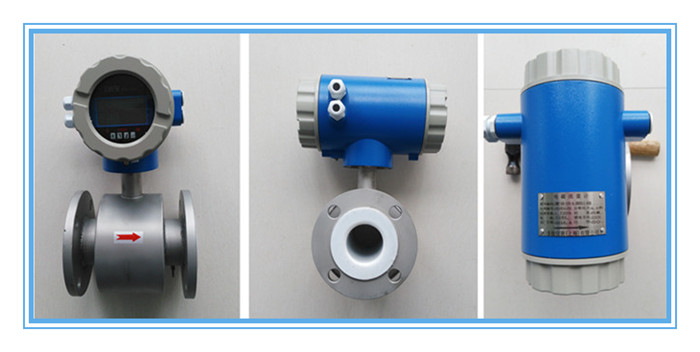

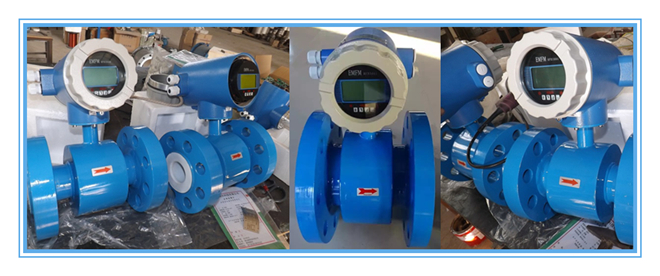

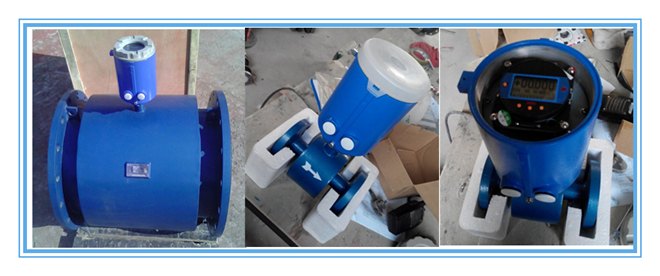

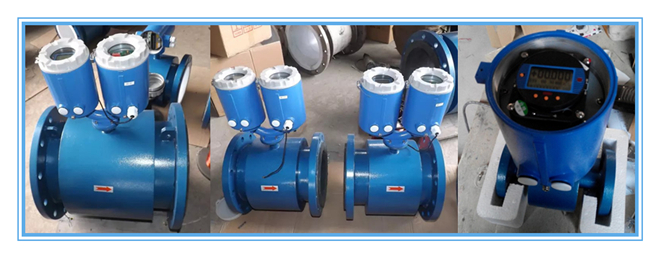

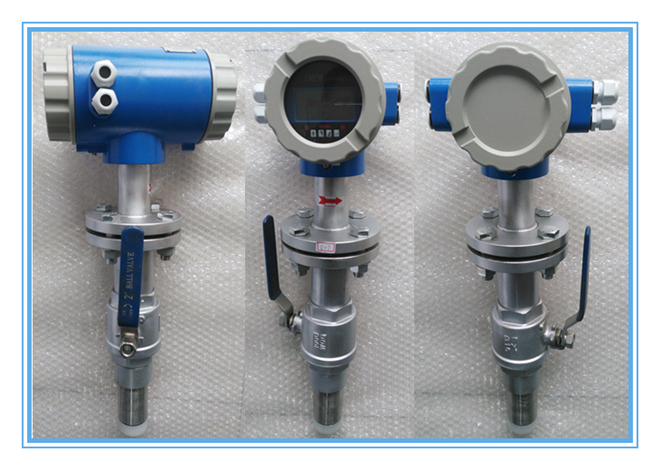

同係列產品實拍：

售後與質保

多欽儀表（上海）有限公司供應的所有產品：

所有產品質保2年；

免費提供電話谘詢、指導安裝調試等服務

；

協商上門指導安裝
、調試等事宜

，隻收取合理的差旅費用；

量大可以免費上門指導安裝
、調試；

服務宗旨：不管產品使用多長時間，隻要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。
