一、產品概述：

微型金屬管浮子流量計，即微小流量金屬管浮子式流量測量儀表，可測量液體
、氣體或蒸汽，該儀表采用變麵積 式測量原理
，測量部件由一個錐形測量管和浮子組成，具有堅固、穩定和應用範圍廣的特點。

連接方式有 水平連接或垂直連接，亦可選配入口壓力變化或出口壓力變化的壓力調節器 （恒流閥）

，廣泛應用於石油
、化工、化纖、鋼鐵
、食品、輕工、製藥等行業的微小流量測量和過程控製。

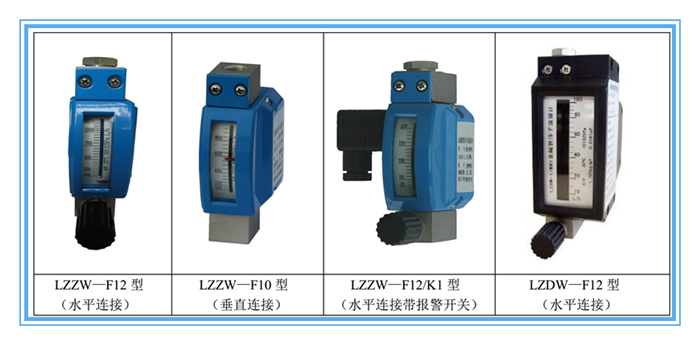

微型金屬管浮子流量計LZZW 係列為現場指示型儀表，可選裝一個或二個本安防爆型報警開關 （需配備關聯設備）；LZDW 係列為電遠傳型儀表，輸出 4～20mA 電流信號 （兼容 HART 通訊協議）
，同時采用LED 光柱現場指示流量。

三
、主要技術參數

  1
、測量範圍：水 （20℃）0.3～100L/h

   空氣 （20℃ 101325Pa）5～3400L/h

  2、量 程 比：10 ∶1

  3
、準確度等級：LZZW 係列 4.0 級，LZDW 係列 2.5 級

  4
、最大工作壓力：2.5MPa 或 6.4MPa，最大 13MPa

  5、介質溫度：—80～＋150℃
，最高 300℃

  6、環境溫度：—25～＋65℃

  7
、連接方式：1/4″NPT 內螺紋，可選Φ6 （Φ8）卡套連接或按用戶要求

  8、限位報警：1～2 個報警開關 （可選，防爆等級 ExiaIICT3—T6 ）

  9、電遠傳：電源電壓：24(1±10%)V DC

  輸出信號：(4～20)mA DC，二線製(兼容 HART 通訊協議)

  負載電阻：≤500 Ω (24V DC)

  10
、防護等級：IP65

四

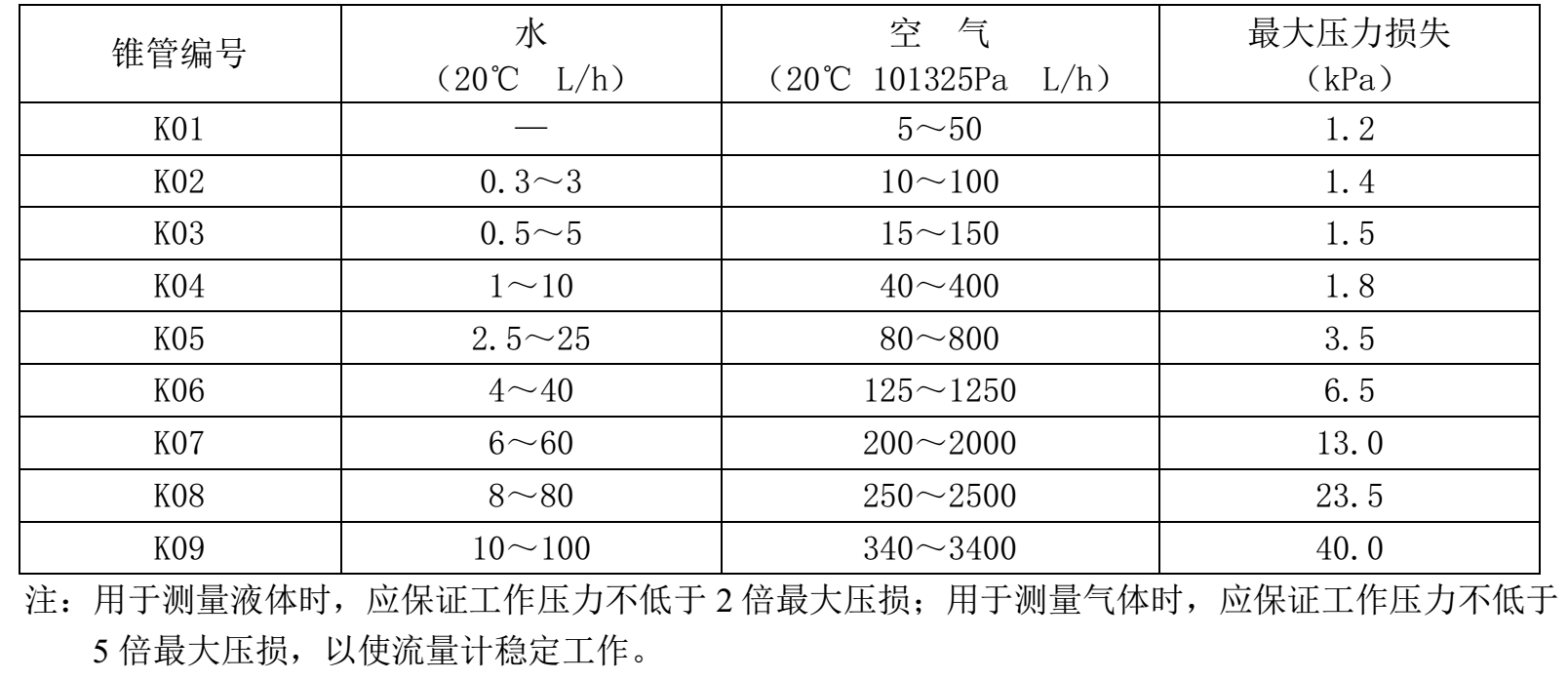

、測量範圍：

五

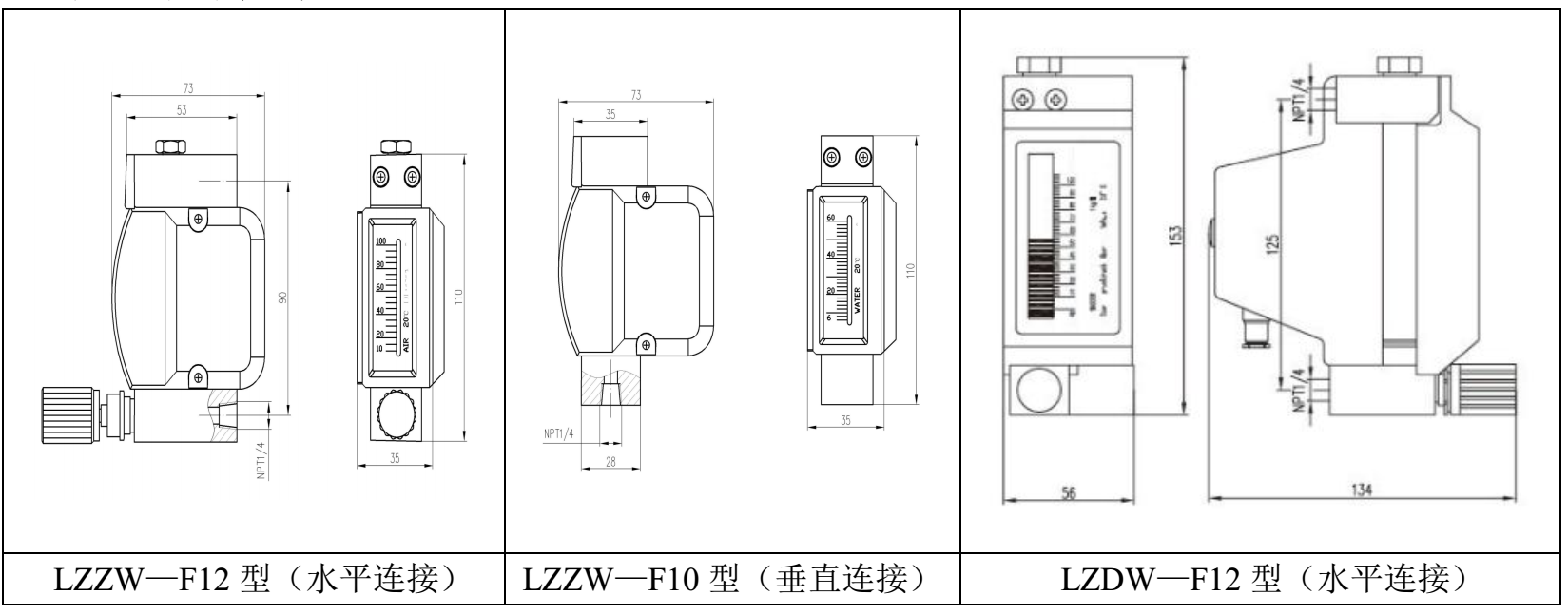

、外形及安裝尺寸

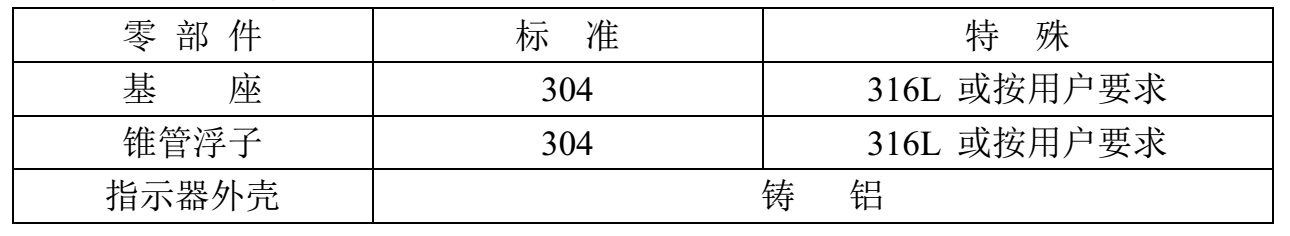

 六、主要零部件材質

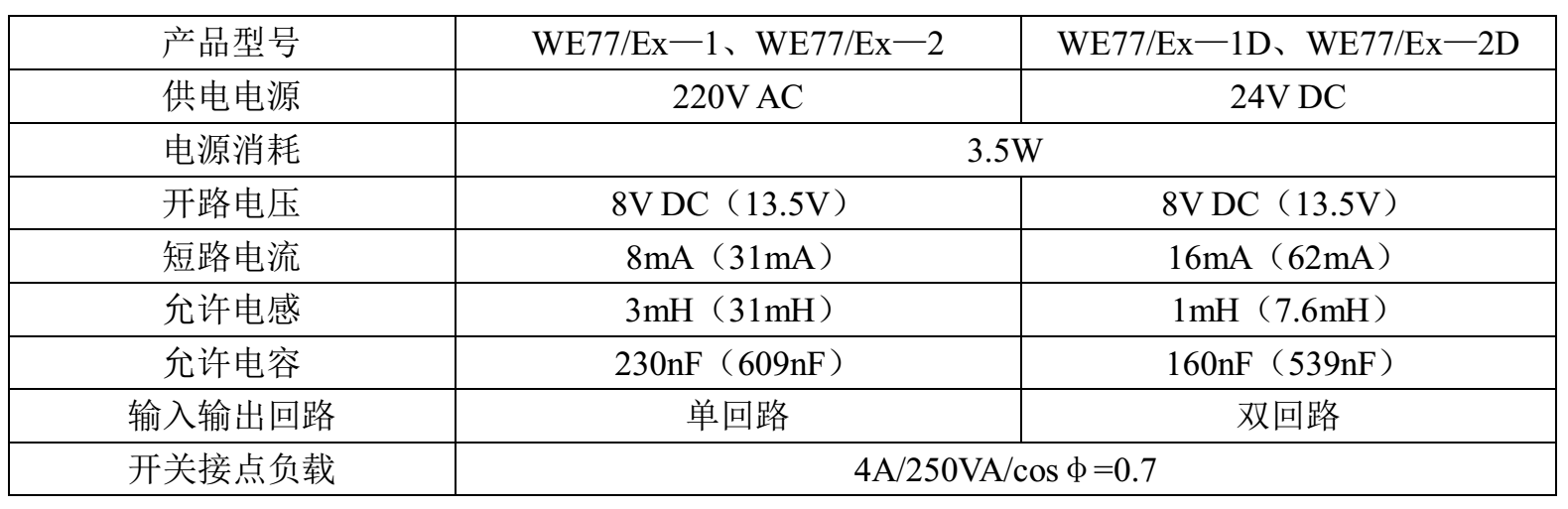

七、報警關聯設備金屬參數

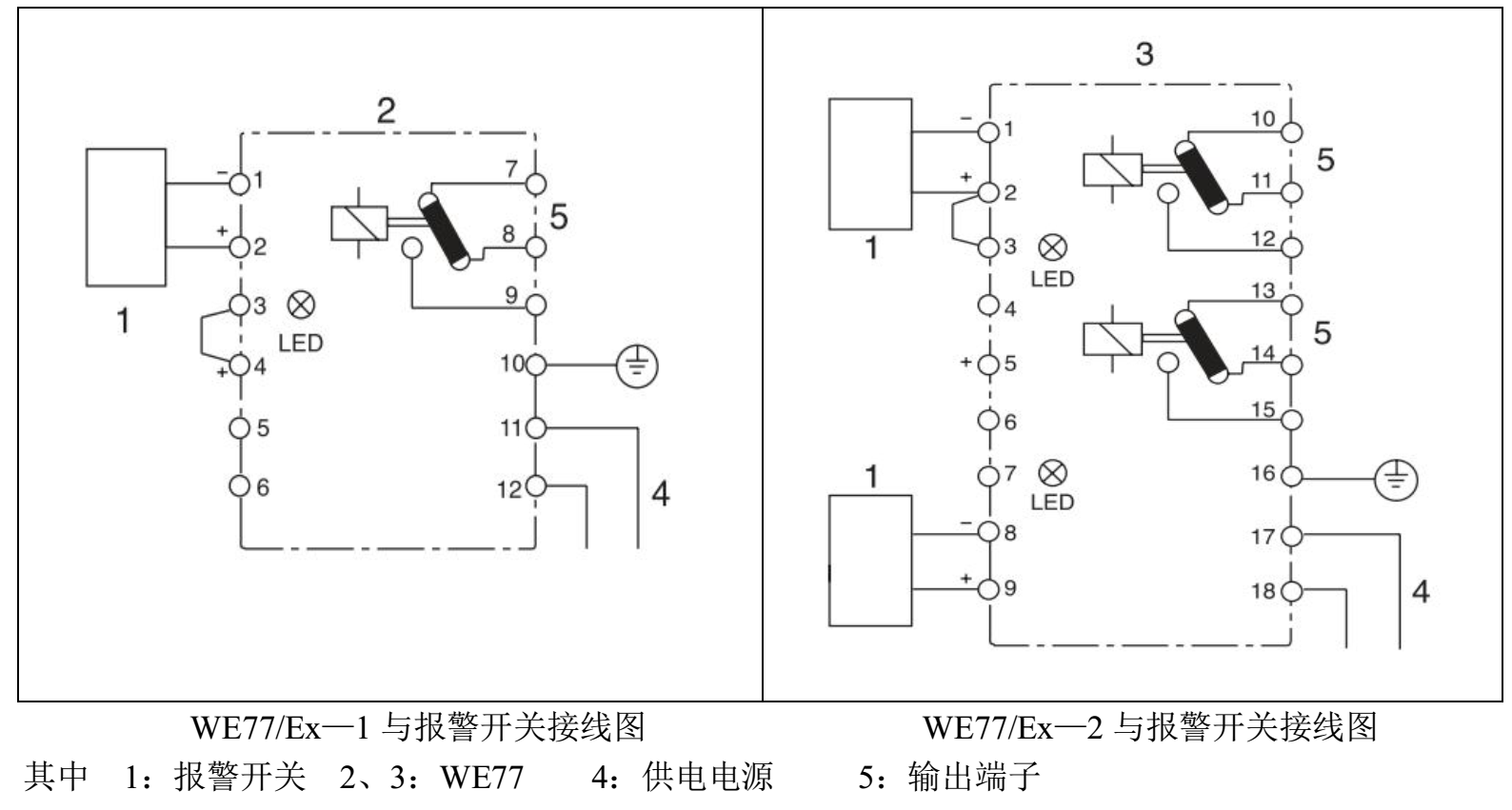

帶報警開關的微小流量金屬管浮子流量計需配備關聯設備，可選用接近開關輸入的隔離式安全柵或晶體管繼電器WE77/Ex—1、WE77/Ex—2。

晶體管繼電器 WE77/Ex—1、WE77/Ex—2 由電源組、晶體管放大器和中間繼電器組成，WE77/Ex—1帶有一個安全控製電路，WE77/Ex—2 帶有兩個安全控製電路。

八、安裝與維護

1 、流量計安裝到工藝管道之前
，應對工藝管道進行吹掃或清洗，防止管道中雜質堵塞儀表，影響正常使用。

2
、流量計應垂直安裝，介質流向向上
，流量計中心線與鉛垂線的夾角不超過 5°。

3
、為防止管道受壓變形，流量計接口必須與管道軸線對中並平行。必要時在流量計兩側適當支撐管道
， 以防止震動並且減輕流量計的軸向壓力。

4 、如果介質中含有固體雜質，應在流量計上遊加裝過濾器。

5、為了便於維護和清洗，建議安裝旁通管路。

6、為確保流量指示穩定，建議在流量計下遊安裝流量調節閥。

7、用於測量液體時，應保證工作壓力不低於 2 倍最大壓損
；用於測量氣體時，應保證工作壓力不低於 5

  倍最大壓損
，以使流量計穩定工作。

8、本儀表基於磁耦合原理工作，應確保儀表周圍其它設備產生的磁場不影響測量結果。
