當前位置：產品中心 > 橢圓齒輪流量計 > CL100型齒輪流量計
| 型 號： | DCL100 |
| 品 牌： | 多欽儀表 |
| 所屬分類： | 橢圓齒輪流量計 |
| 所 在 地： | 上海 |
| 更新日期： | 2025.04.01 12:29:23 |
連接螺紋： G1 始動流量： 0.3L/min 流量範圍： 0.5-100L/min 本體材質： 316L不鏽鋼 耐壓等級： 40Mpa
產品名稱： CL100型齒輪流量計
產品型號： DCL100
連接螺紋： G1
始動流量： 0.3L/min
流量範圍： 0.5-100L/min
本體材質： 316L不鏽鋼
耐壓等級： 40Mpa
出品單位： 多欽儀表（上海）有限公司
一，概述：
根據齒輪馬達原理研發的一種新型容積式流量計，用於精密的連續或間斷的測量管道中液體的流量或瞬間流量，適合於重油、聚乙烯醇、樹脂等粘度較高介質的流量測量，微小流量即可準確計量。
二，工作原理與結構：

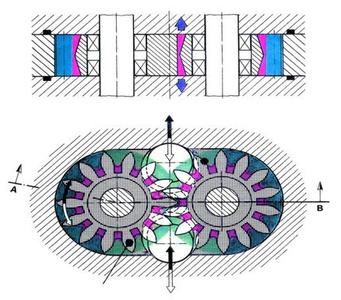

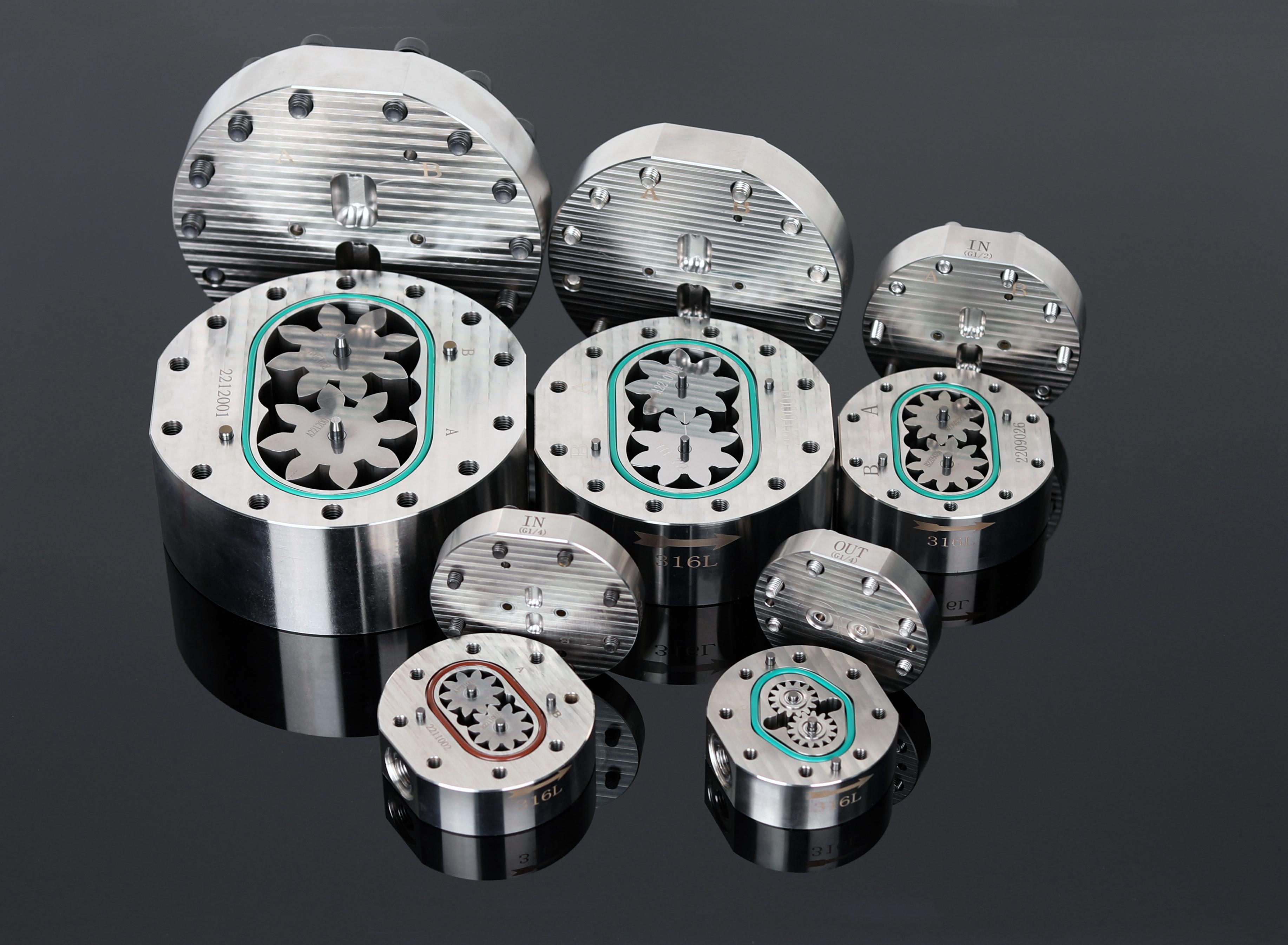

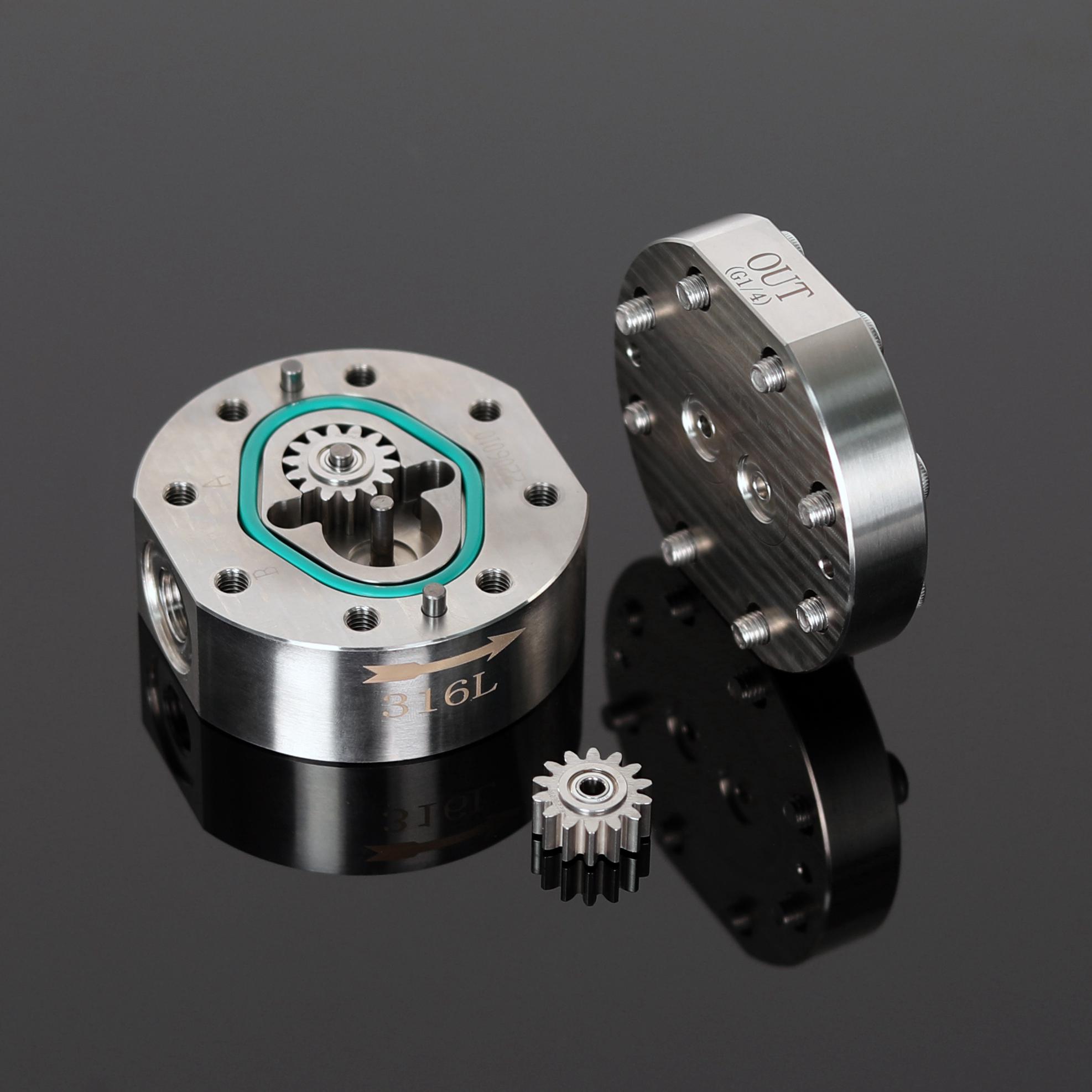

流量計腔體內有一對互相齧合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積，稱為標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。如下圖：
三，結構特點：
根據齒輪馬達原理，測量齒輪由液流驅動。
• 齒輪在測量腔內無接觸運行。采用低摩擦球軸承或滑動軸承。
• 齒輪的運動由位於蓋板內的無接觸的傳感器檢測。傳感器室和計量器室之間安裝了一塊非磁性抗壓隔板。
• 當計量機構轉動一個齒時，傳感器發出一個信號，對應一個齒容量 Vgz。
• 通過前置放大器將信號轉換為方波信號。

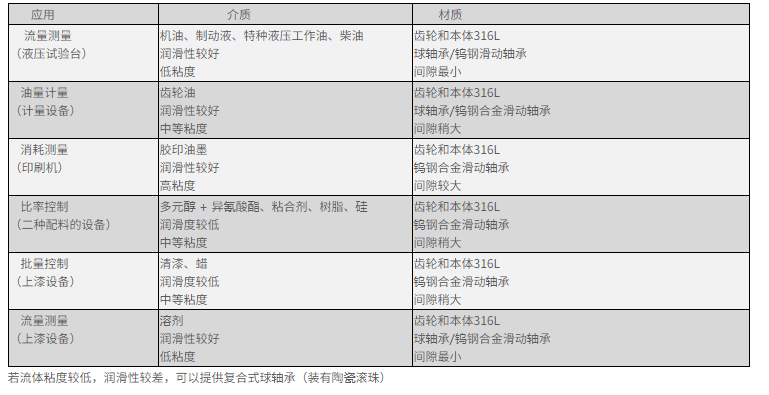

典型應用：

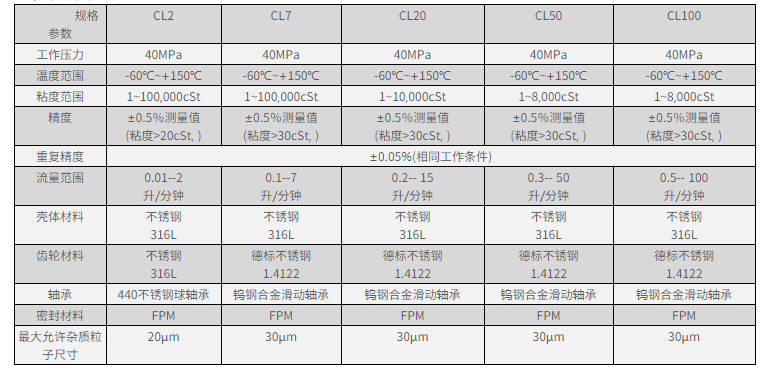

技術規格：

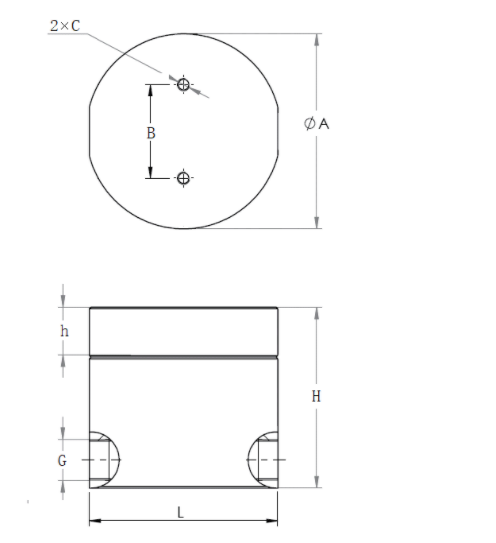

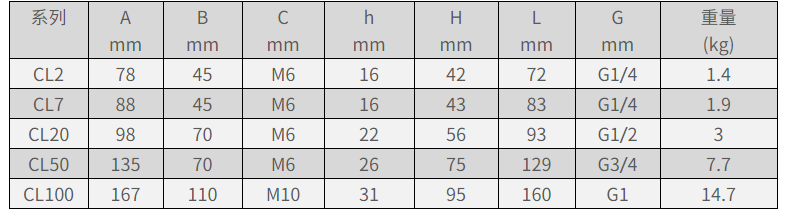

規格尺寸圖：

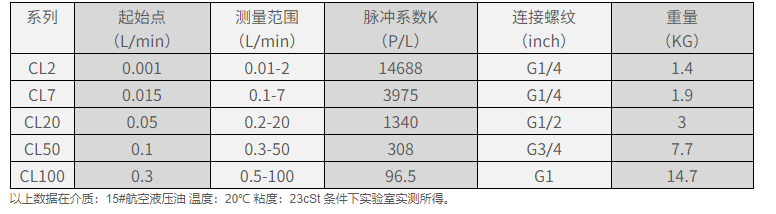

型號規格：
