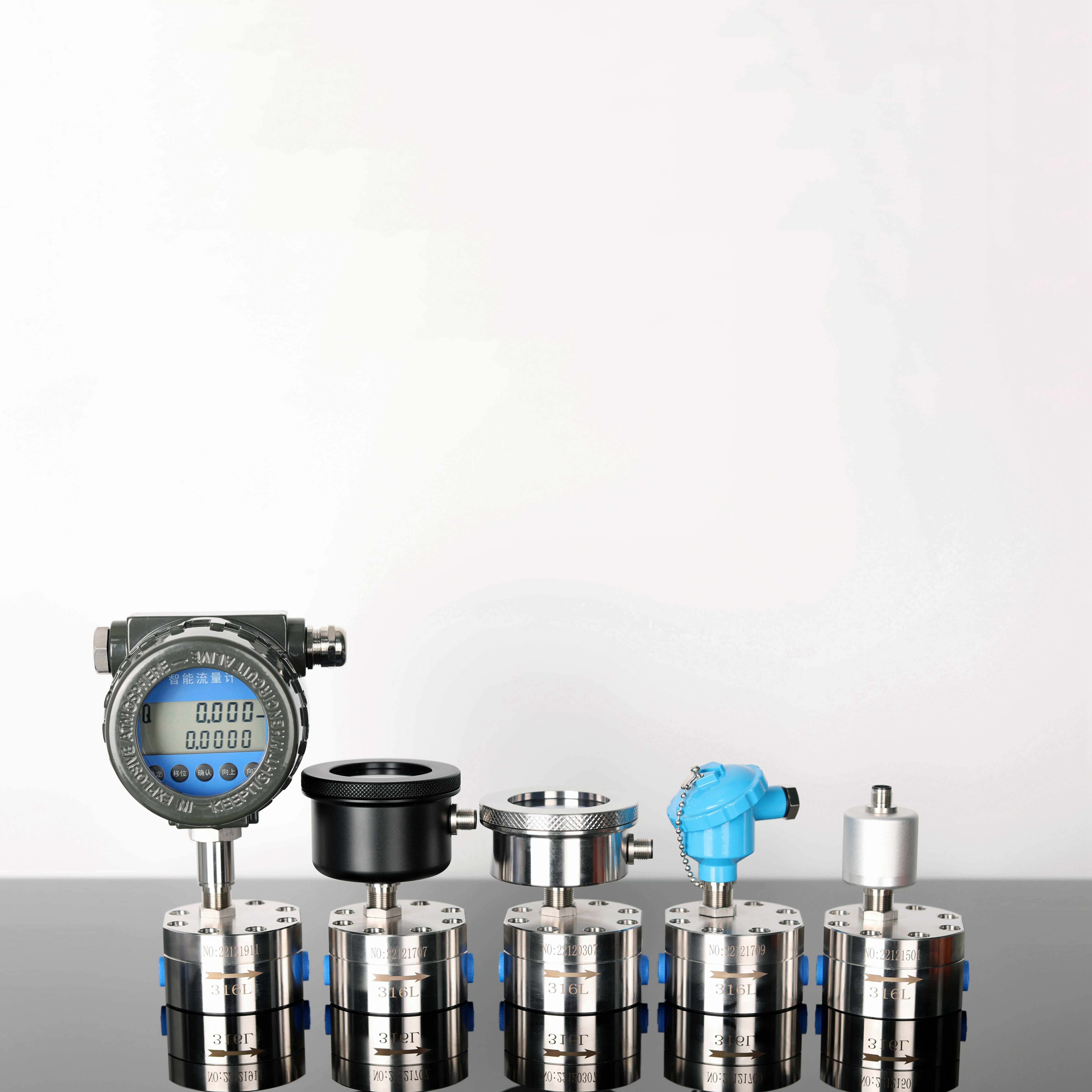

產品名稱： CL型齒輪流量計

產品型號： DCL2

連接螺紋： G1/4

始動流量： 0.001L/min

流量範圍： 0.01-2L/min

本體材質： 316L不鏽鋼

耐壓等級： 40Mpa

出品單位： 多欽儀表（上海）有限公司

   一
，概述：

 根據齒輪馬達原理研發的一種新型容積式流量計
，用於精密的連續或間斷的測量管道中液體的流量或瞬間流量
，適合於重油、聚乙烯醇、樹脂等粘度較高介質的流量測量，微小流量即可準確計量。

    二

，工作原理與結構：

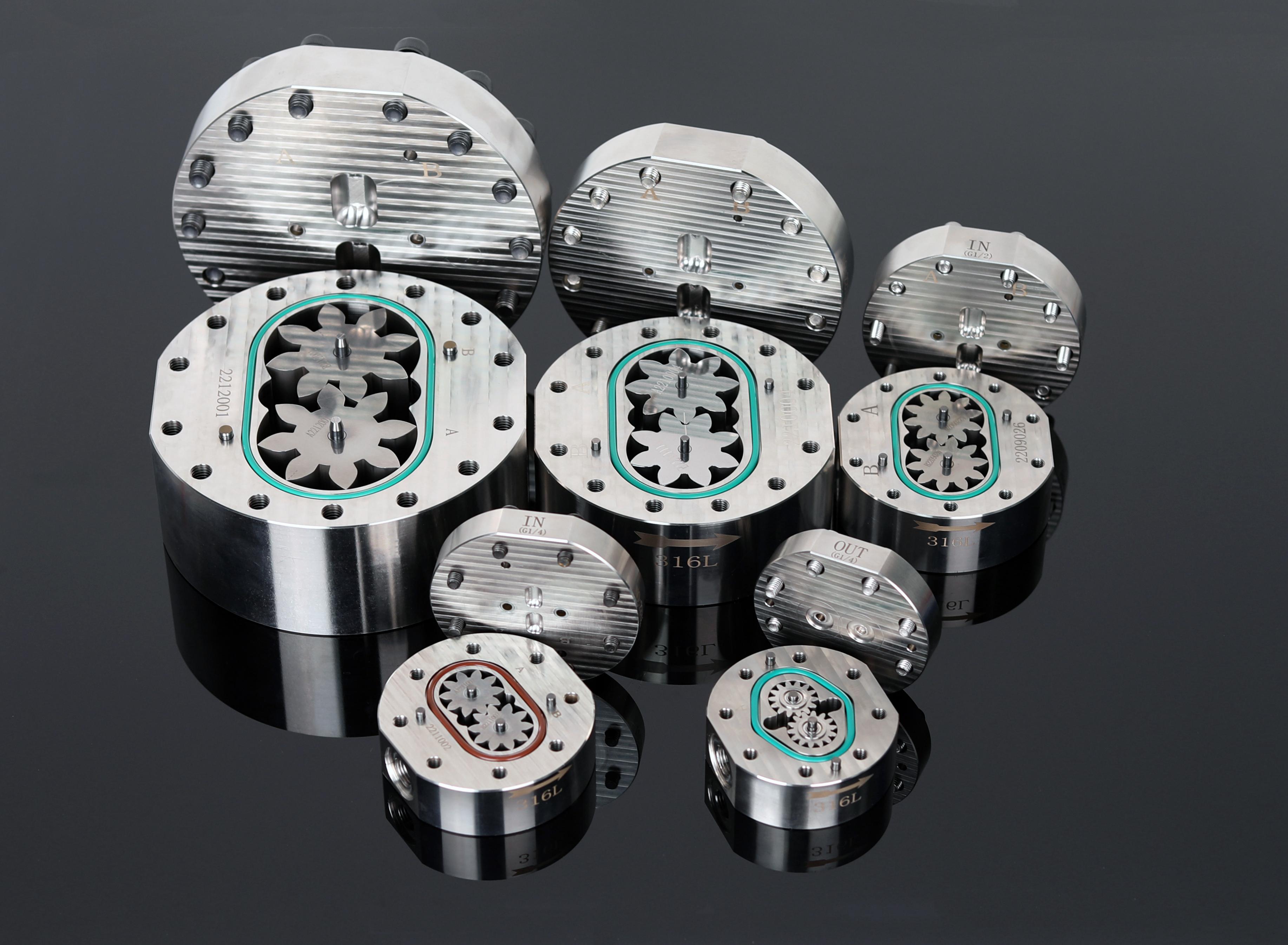

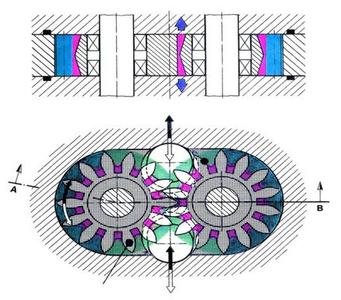

     流量計腔體內有一對互相齧合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積
，稱為標準容積
、流量就是通過計算一定時間內來流通過標準容積的個數來計量。如下圖：

  三
，結構特點：

       根據齒輪馬達原理
，測量齒輪由液流驅動。

     • 齒輪在測量腔內無接觸運行。采用低摩擦球軸承或滑動軸承。

     • 齒輪的運動由位於蓋板內的無接觸的傳感器檢測。傳感器室和計量器室之間安裝了一塊非磁性抗壓隔板。

     • 當計量機構轉動一個齒時，傳感器發出一個信號，對應一個齒容量 Vgz。

     • 通過前置放大器將信號轉換為方波信號。

     四，產品特性

     • 針對各種應用
，借助不同的間隙、不同的軸承類型及不同材料
，CL 係列齒輪式流量計可實現不同介質的測量。

     • 具有廣泛的測量範圍和多種規格，可以滿足不同的需求。

     • 在指定範圍內，測量不受粘度影響。

     • 低壓降

     • 高靈敏測量

     • 高工作壓力

     • 低噪音

     • 具有出色重複精度的高精度測量

     • 在較廣的溫度範圍內，輸出信號不受溫度影響

     • 在低流速測量範圍的下限依然能保持高精度

     • 電子元件的高操作可靠性

     • 前置放大器終端易於使用

    五
，技術指標

      • 環境溫度:–30°C –  +60°C

      • 介質溫度:–60°C – +150°C

      • 殼體材料:不鏽鋼316L

      • 齒輪材料:不鏽鋼316L
，德標不鏽鋼1.4122

      • 軸    承:不鏽鋼球軸承,鎢鋼合金滑動軸承

      • 最大允許雜質粒子介質尺寸（單位：µm）：20µm

      • 測量範圍:0.005-100 L/min

      • 精度（測量值）:±0.5%當 ≥20 cSt 時

      • 粘度:1～100000 cSt

      • 最大圧損∆pmax：16bar(和介質粘度大小/流速大小有關）

      • 最大耐壓:40MPa
