腐蝕、導電或帶固體微粒流量測量儀表的選型



儀表在工業生產過程中，起著對工藝參數進行檢測、顯示
、記錄或控製的重要作用。 工(gong)藝(yi)生(sheng)產(chan)過(guo)程(cheng)的(de)檢(jian)測(ce)是(shi)了(le)解(jie)和(he)控(kong)製(zhi)工(gong)業(ye)生(sheng)產(chan)的(de)基(ji)本(ben)手(shou)段(duan)，隻(zhi)有(you)在(zai)任(ren)何(he)時(shi)刻(ke)都(dou)能(neng)準(zhun)確(que)地(di)了(le)解(jie)工(gong)藝(yi)過(guo)程(cheng)的(de)全(quan)貌(mao)，並(bing)進(jin)行(xing)控(kong)製(zhi)，才(cai)能(neng)保(bao)證(zheng)生(sheng)產(chan)過(guo)程(cheng)順(shun)利(li)，並(bing)以(yi)高(gao)的(de)生(sheng)產(chan)率(lv)
、小的消耗生產出合格的產品。所以
，別看儀表不起眼
，卻是最不可缺少的！本文為大家介紹流量儀表 的選型，內容非常全麵！

多欽儀表（上海）有限公司共分享。



---



腐蝕、導電或帶固體微粒流量測量儀表的選型



1  電磁流量計

用於電導率大於10μS／cm的液體或均勻的液固兩相介質流量測量。具有良好的耐腐蝕性和耐磨性
，無壓力損失。可測量各種強酸、強堿
、鹽、氨水、泥漿、礦漿
、紙漿等介質。

安裝方向可以垂直、水平
，也可傾斜
，垂直安裝時

，液體必須自下而上。對液固兩相介質，最好是垂直安裝。

當安裝在水平管道上時


，應使液體充滿管段，並應使變送器的電極處於同一水平麵上
；直管段長度，上遊不少於5～10D，下遊不小於3～5D或無要求（廠家不同，要求不同）。

變送器不應設置在磁場強度大於398A／m的場所。



2 非標準節流裝置

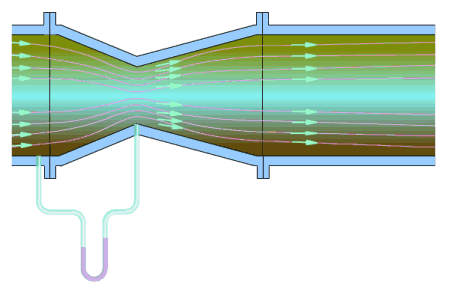

差壓式流量計

（1）節流裝置

①標準節流裝置

一般流體的流量測量，應選用標準節流裝置（標準孔板、標準噴咀）。標準節流裝置的選用
，必須符合GB2624-8l的規定或國際標準ISO 5167-1980。如有新的國家標準規定

，應執行新規定。

②非標準節流裝置





★符合下列條件者，可選用文丘裏管：

要求低壓力損耗下的精確測量；被測介質為幹淨的氣體、液體；管道內徑在100～800mm範圍
；流體壓力在1.0MPa以內。

★符合下列條件者，可選用雙重孔板：

被測介質為幹淨氣體、液體
；雷諾數大於（等於）3000
、小於（等於））300000範圍內。

★符合下列條件者，可選1／4圓噴嘴；

被測介質為幹淨氣體、液體；雷諾數大於200、小於100000範圍內。

★符合下列條件者，可選圓缺孔板：

被測介質在孔板前後可能產生沉澱物的髒汙介質（如高爐煤氣、泥漿等）

；必須具有水平或傾斜的管道。



③取壓方式的選擇

★應考慮整個工程盡量采用統一的取壓方式。

★一般采用角接取壓或法蘭取壓方式;

根據使用條件和測量要求，可采用徑距取壓等其它取壓方式。

（2）差壓變送器差壓範圍的選擇

差壓範圍的選擇應根據計算確定
，一般情況下根據流體工作壓力高低不同宜選：

★低差壓：6kPa，10kPa；

★中差壓：16kPa，25kPa；

★高差壓：40kPa，60kPa。

（3）提高測量精確度的措施

★溫度壓力波動較大的流體
，應考慮溫度壓力補償措施；

★當管道直管段長度不足或管道內產生旋轉流時，應考慮流體校正措施
，增選相應管徑的整流器。

（4）特殊型差壓流量計

①蒸汽流量計

飽和蒸汽的流量，當要求的精確度不高於2.5級，並為就地或遠傳積算時，可采用蒸汽流量計。

②內藏孔板式流量計

無懸浮物的潔淨液體、蒸汽、氣體的微小流量測量
，當量程比不大於3∶l，測量精度要求不高
，管道通徑DN＜50mm時
，可選用內藏孔板流量計。測蒸汽時，蒸汽溫度不大於120℃。



---



高粘度流體流量測量儀表的選型



1容積式流量計

（1）橢圓齒輪流量計



動圖

★潔淨的、粘度較高的液體，要求較準確的流量測量
，當量程比小於10∶1時，可采用橢圓齒輪流量計。

★橢圓齒輪流量計應安裝在水平管道上，並使指示刻度盤麵處於垂直平麵內
；應設上、下遊切斷閥和旁路閥。上遊應設過濾器。

★對微流量，可選用微型橢圓齒輪流量計。

★當測量各種易氣化介質時，應增設消氣器。

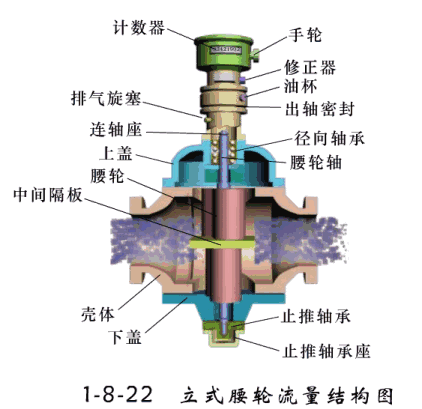

（2）腰輪流量計



動圖

★潔淨的氣體或液體，特別是有潤滑性的油品，精確度要求較高的流量測量
，可選腰輪流量計。

★流量計應水平安裝

，設置旁通管路
，進口端裝過濾器。

（3）刮板流量計

★連續測量封閉管道中的液體流量，特別是各種油品的精確計量
，可選用刮板流量計。

★刮板流量計的安裝，應使流體充滿管道，並應水平安裝，使計數器的數字處於垂直的方向上。

★當測量各種油品並要求精確計量時
，應增設消氣器。



2靶式流量計

粘度較高，含少量固體顆粒的液體流量測量
，當要求精確度不高於1.5級
，量程比不大於3∶1時，可采用靶式流量計。

靶式流量計一般安裝在水平管道上。前直管段長度為15～40D，後直管段長度為5D。



---



大管徑流量測量儀表的選型

當管徑大時，壓損對能耗有顯著影響。常規流量計價格貴，當壓損大時，可根據情況選用笛形均速管、插入式渦街
、插入式渦輪、電磁流量計、文丘裏管
、超聲波流量計。



1笛形均速管流量計

潔淨氣體、蒸汽、粘度小於0.3Pa·s的潔淨液體的流量測量，當要求壓力損失較小時，可選用笛形均速管流量計。

笛形均速管安裝在水平管道上，直管段長度：上遊不少於6～24D，下遊不少於3～4D。



2插入式渦輪流量計、插入式旋渦流量計、電磁流量計、文丘裏管

見前述。



---





新型流量測量儀表的選型



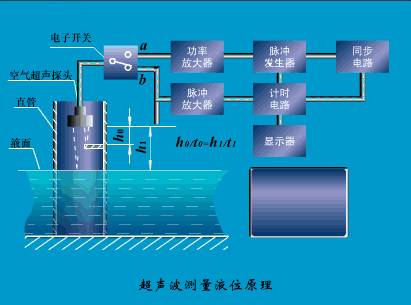

1超聲波流量計



動圖

凡能導聲的流體均可選用超聲波流量計，除一般介質外
，對強腐蝕性、非導電

、易燃易爆、放射性等惡劣條件下工作的介質，當無法采用接觸式測量時

，可采用超聲波流量計。



2質量流量計

需直接精確測量液體、高密度氣體和漿體的質量流量時，可選用質量流量計。

質量流量計可以不受流體溫度、壓力、密度或粘度變化的影響而提供精確可靠的質量流量數據。

質量流量計可在任何方向安裝，不需直管段。



---





粉粒及塊狀固體流量測量儀表的選型

1衝量式流量計

自由落下的粉粒及塊狀固體流量測量，當要求封閉傳送物料時，宜選用衝量式流量計；衝量流量計適用於任意粒度的各種散料，且在塵埃極多的情況下也能準確計量，但散料的料重不得大於預定衝料板重量的5％。

衝量式流量計的安裝，要求物料必須保證自由落下
，不得有外加力作用於被測物體上。衝板安裝角度、進料口與衝板間角度及高度有一定要求，並與量程選擇有一定關係，選用前應進行計算。



2電子皮帶稱

用(yong)於(yu)皮(pi)帶(dai)輸(shu)送(song)的(de)固(gu)體(ti)流(liu)量(liang)測(ce)量(liang)
，安(an)裝(zhuang)在(zai)符(fu)合(he)標(biao)準(zhun)性(xing)能(neng)的(de)皮(pi)帶(dai)輸(shu)送(song)機(ji)上(shang)。其(qi)稱(cheng)框(kuang)安(an)裝(zhuang)要(yao)求(qiu)嚴(yan)格(ge)，稱(cheng)框(kuang)在(zai)皮(pi)帶(dai)上(shang)的(de)位(wei)置(zhi)與(yu)落(luo)料(liao)口(kou)的(de)距(ju)離(li)對(dui)測(ce)量(liang)精(jing)度(du)都(dou)有(you)影(ying)響(xiang)，應(ying)選(xuan)擇(ze)好(hao)安(an)裝(zhuang)位(wei)置(zhi)。



3軌道衡

鐵路貨車的連續自動稱量宜選擇動態軌道衡。
