各類儀表排汙、回零和啟用 操作指南



看似簡單的儀表排汙、回零和啟用，其中也有一套標準化的流程作業，細節決定成敗，每一項工作都不容忽視，那麼在這簡單的三項工作中，你能做到100分嗎?



---



一、液體類引壓式差壓變送器排汙、回零檢查及啟用操作

1
、準備工作



（1）聯係工藝
，開工作票（聯鎖儀表開紅票，其他儀表開白票），並要求工藝完成控製回路改手動

，聯鎖儀表切除相應聯鎖。

（2）帶上個人工具及其它相應工具
，若變送器為智能型，須帶上手操終端。

（3）介質含硫物質時必須隨帶H2S測試儀。



2
、排汙操作方法



●對於低壓類液體（介質為水或輕油）測量儀表：



可以分別從引壓管道上的排汙閥和變壓器的排汙堵頭進行少量排放，直至排出的液體比較幹淨為止；分別關死引壓管道上的排汙閥和變壓器的排汙堵頭。



●對於中高壓類液體（介質為水或輕油）測量儀表必須先關死正負一次閥，後方可進行以下操作：



（1）緩慢打開正負排汙閥

，然後打開正負上放空閥，分別將正負引壓導管內的汙水排幹淨

（2）擰鬆變送器堵頭
，將表頭正負引壓室內的殘水放幹淨，擰緊堵頭。

（3）關(guan)閉(bi)正(zheng)負(fu)上(shang)放(fang)空(kong)閥(fa)，關(guan)閉(bi)正(zheng)負(fu)排(pai)汙(wu)閥(fa)
，緩(huan)慢(man)開(kai)啟(qi)正(zheng)負(fu)一(yi)次(ci)閥(fa)
，少(shao)量(liang)開(kai)啟(qi)正(zheng)負(fu)二(er)次(ci)閥(fa)
，用(yong)本(ben)身(shen)介(jie)質(zhi)分(fen)別(bie)將(jiang)正(zheng)負(fu)引(yin)壓(ya)導(dao)管(guan)及(ji)變(bian)送(song)器(qi)室(shi)內(nei)灌(guan)滿(man)，並(bing)適(shi)量(liang)擰(ning)鬆(song)變(bian)送(song)器(qi)的(de)排(pai)汙(wu)堵(du)頭(tou)作(zuo)排(pai)氣(qi)作(zuo)業(ye)。

（4）最終開大正負二次閥，關死平衡閥。



3、回零檢查操作



●對於測量液體流量的差壓變壓器（正負引壓口基本上在同一高度）：



（1）關死正負二次閥，打開平衡閥，此時變送器應指零位。

（2）如差壓變壓器指示不是零位，應進行調整或進行檢查確認。

（3）打開正負二次閥，關死平衡閥，此時應指示實際值。



●對於測量液麵的差壓變壓器（正負引壓口不在同一高度）：



（1）關死正負一次閥，打開正負上放空閥，此時變送器應指零位（確認正負壓導管被液體充滿，正負上放空閥是通大氣的）

（2）如差壓變壓器指示不是零位
，應進行調整域進行檢查確認。

（3）關死正負放空閥，緩慢打開正負次閥，此時應指示實際值。



4、儀表啟用操作



●對於低壓類液體（介質為水域輕油）差壓變壓器：



（1）確認儀表測量係統所有引壓閥門處於關閉狀態，差壓變壓器的排汙堵頭處於擰緊狀態，各引壓接頭無鬆動現象。

（2）確認工藝設備已經正常運行。

（3）確認儀表的回路已經過單校與聯校。

（4）確認儀表的能源已供上
，儀表的指示處於正常的零位。

（5）xianfenbiedakaizhengfuyicifa，zaidakaipinghengfahezhengfuerci，zaifenbiehuanmandiningsongchayabianyaqizhengfupaiwudutoujinxingpaiqichuli
，daipaichuganjingyetihouningjin


，zuihouguansipinghengfa，cishiyibiaoyiweizhengchangtouruyunxing。[對於中高壓液體（介質為水域輕油）差壓變壓器：xianfenbieshaoliangdakaizhengfuyicifa
，ningsongchayabianyaqizhengfupaiwudutou
，huanmandakaizhengercifa，daiyeticongzhengpaiwudutoujunyunliuchuhouningjin

，huanmandakaifuercifa，daiyeticongfupaiwudutoujunyunliuchuhouningjin

，zuihoufenbiekaidazhengfuyicifaheercifa，cishiyibiaoyiweizhengchangtouruyunxing。



（6）檢查儀表引壓係統泄漏情況和儀表的指示情況。



---



二、重油流量差壓變送器重灌封液
、回零檢查及啟用操作



1、準備工作



（1）聯係工藝
，開工作票（聯鎖儀表開紅票，其他儀表開黃票），並要求工藝完成控製儀表改手動，聯鎖儀表切除相應聯鎖。

（2）帶上鐵桶一隻
、個人常用工具一套及其它相應工具。若變送器為智能型
，則還須帶上手操終端。

（3）被測介質含硫量較高時，必須隨帶H2S測試儀。

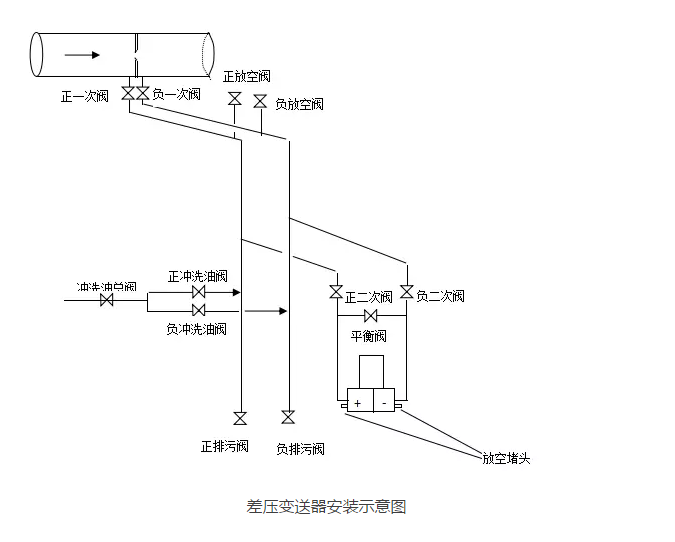

2、操作方法（參照圖1）



（1）衝洗儀表引壓管

A

、停用表：關閉正負一次閥，關正負二次閥
，（原放空閥
、排汙閥
、衝洗油三組閥處於關閉狀態）。

B
、排汙、衝洗：

●打開衝洗油二次總閥，再開衝洗油正二次閥，打開正上放空閥，待放空口有幹淨衝洗油流出後，關死上放空閥；

●打開正排汙閥，待排放口有幹淨衝洗油流出後，關死正排汙閥
；

●擰鬆變送器正壓堵頭，打開正二次閥，待堵頭處有幹淨衝洗油流出後，擰緊正壓堵頭

，關死正二次閥。

●用同樣方法，需對負引壓係統進行排汙

、衝洗操作。

●做完上述工作後關閉衝洗油三閥組。

C、打開正負放空閥、排汙閥
、二次閥、排空引壓管及表頭衝洗油液體，然後關閉相關閥門。



（2）灌封液

A
、接封液源：將封液壓力發生器的連接管接頭與正排汙閥相連，確認正負放空閥
、二次三組閥、正負排汙閥已打開，擰鬆正負排汙堵頭。操作封液源，使其發生壓力。

B、灌封液：操作封液壓力發生器
，將封液送入正負引壓管導
；待正負堵頭處有連續封液流出後分別擰緊正負堵頭；待負排汙閥有連續封液流出後，關閉負排汙閥；待正放空閥有連續封液流出後
，關閉正放空閥
；待負放空閥有連續封液流出後，關死負放空閥和正排汙閥，卸下封液壓力發生器的連接管接頭。

（3）灌封液後儀表回零檢查：

關死平衡閥，全開正負二次閥，打開正負放空閥。此時變送器應指示零位。否則進行零位調整。

（4）罐封液後儀表啟用：關死正負放空閥，打開正負一次閥

，打開正二次閥，關閉平衡閥
，打開負二次閥。





---



三、幹氣、瓦斯類差壓流量變送器排液
、零位檢查及啟用



1、準備工作



（1）帶齊個人工具及所需工具。

（2）聯係工藝，開工作票，並要求工藝完成控製儀表改手動，聯鎖儀表切除相應聯鎖。



2、排液操作方法



（1）首先選擇上風口處，1人操作，1人監護。

（2）緩慢打開正壓排汙閥，保持小開度操作，排水幹淨後，關閉正排汙閥。

（3）緩慢打開負壓排汙閥，保持小開度操作，排水幹淨後
，關閉負排汙閥。

（4）關閉正

、負壓二次閥，旋鬆正壓堵頭。

（5）慢慢打開正壓二次閥，正壓堵頭處排水幹淨後
，關閉正壓二次閥，旋緊正壓堵頭。

（6）旋鬆負壓堵頭，慢慢打開負壓二次閥，負壓堵頭處排水幹淨後
，關閉負壓二次閥，旋緊負壓堵頭。

（7）最後打開正負二次閥，關閥平衡閥
，儀表投入運行



3、零位檢查的方法



（1）分別關閉正負二次閥，打開平衡閥，鬆開變送器正負放空堵頭
，此時變送器指示零位。

（2）儀表回零指示有誤，進行適當的調整。

（3）如有零飄現象
，進一步確認儀表。

（4）零位確認無誤後
，打開正壓二次閥，關閉平衡閥，打開負壓二次閥，啟用儀表。



4
、檢修後儀表啟用方法



（1）確認儀表測量係統所有引壓閥門處於關閉狀態，差壓變壓器的排汙堵頭處於擰緊狀態，各引壓接頭無鬆動現象。

（2）確認工藝設備已經正常運行。

（3）確認儀表的回路已經過單校與聯校。

（4）確認儀表的能源已供上，儀表的指示處於正常的零位。

（5）先xian分fen別bie打da開kai正zheng負fu一yi次ci閥fa，再zai分fen別bie打da開kai正zheng負fu排pai汙wu閥fa進jin行xing排pai液ye處chu理li後hou關guan閉bi，再zai打da開kai平ping衡heng閥fa和he正zheng負fu二er次ci
，再zai分fen別bie緩huan慢man地di擰ning鬆song差cha壓ya變bian壓ya器qi正zheng負fu排pai汙wu堵du頭tou進jin行xing表biao頭tou排pai液ye處chu理li，待dai排pai出chu幹gan淨jing介jie質zhi體ti後hou擰ning緊jin
，最zui後hou關guan死si平ping衡heng閥fa，此ci時shi儀yi表biao啟qi用yong完wan畢bi。



5
、安全注意事項



（1）未經脫硫含H2S的幹氣、瓦斯必須落實防H2S中毒安全措施。

（2）高壓儀表必須先關閉正
、負壓一次閥後進行操作。

（3）高空作業必須落實高空作業安全措施。

（4）在排放中嚴禁鐵器敲打。



（5）必須做到工完料盡場地清。
